序：
在前章 廚櫃設計客製化展示應用篇，演示了應用流程與設計需求。
本章將由設計需求開始，分析各項解決方案、分解專案任務、規劃執行架構；進行客製化程式開發。

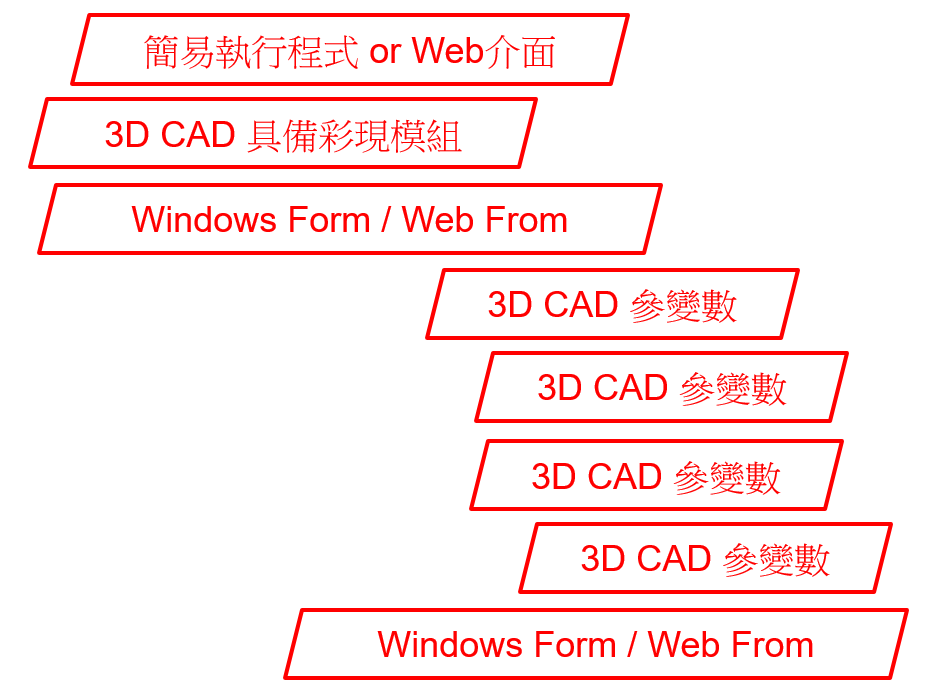

設計需求分析
- 即時展示設計配置
- 彩現擬真效果顯示
- 互動式操作介面
- 主台長、側台長 共169組尺寸搭配
- 主台、側台、側櫃、吊櫃、水槽 等14種組合
- 依尺寸變化調整 單片門、對開門、抽屜 配置
- 包含 檯面、門板、門把 共48組色彩搭配
- 規劃/配置不合宜的設計警示

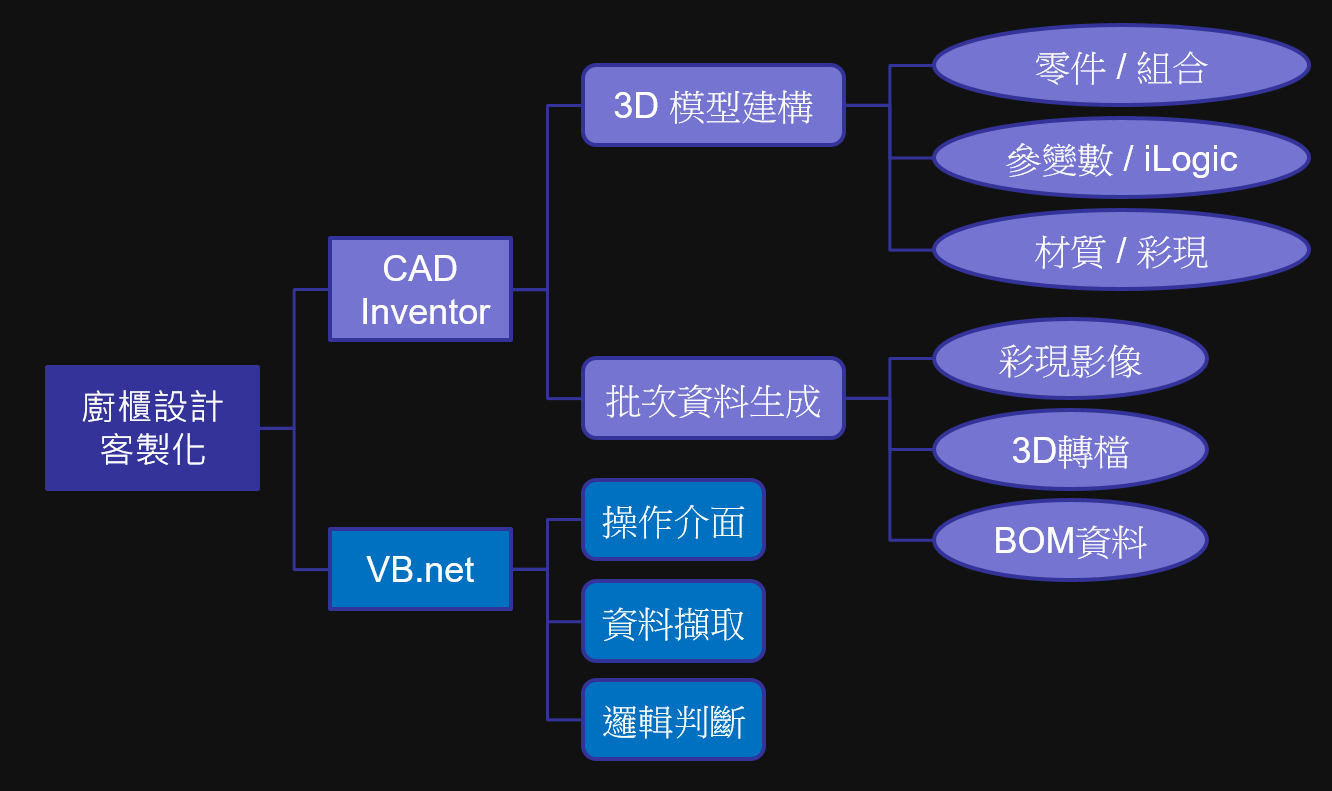

開發流程 / 架構
3D 模型建構

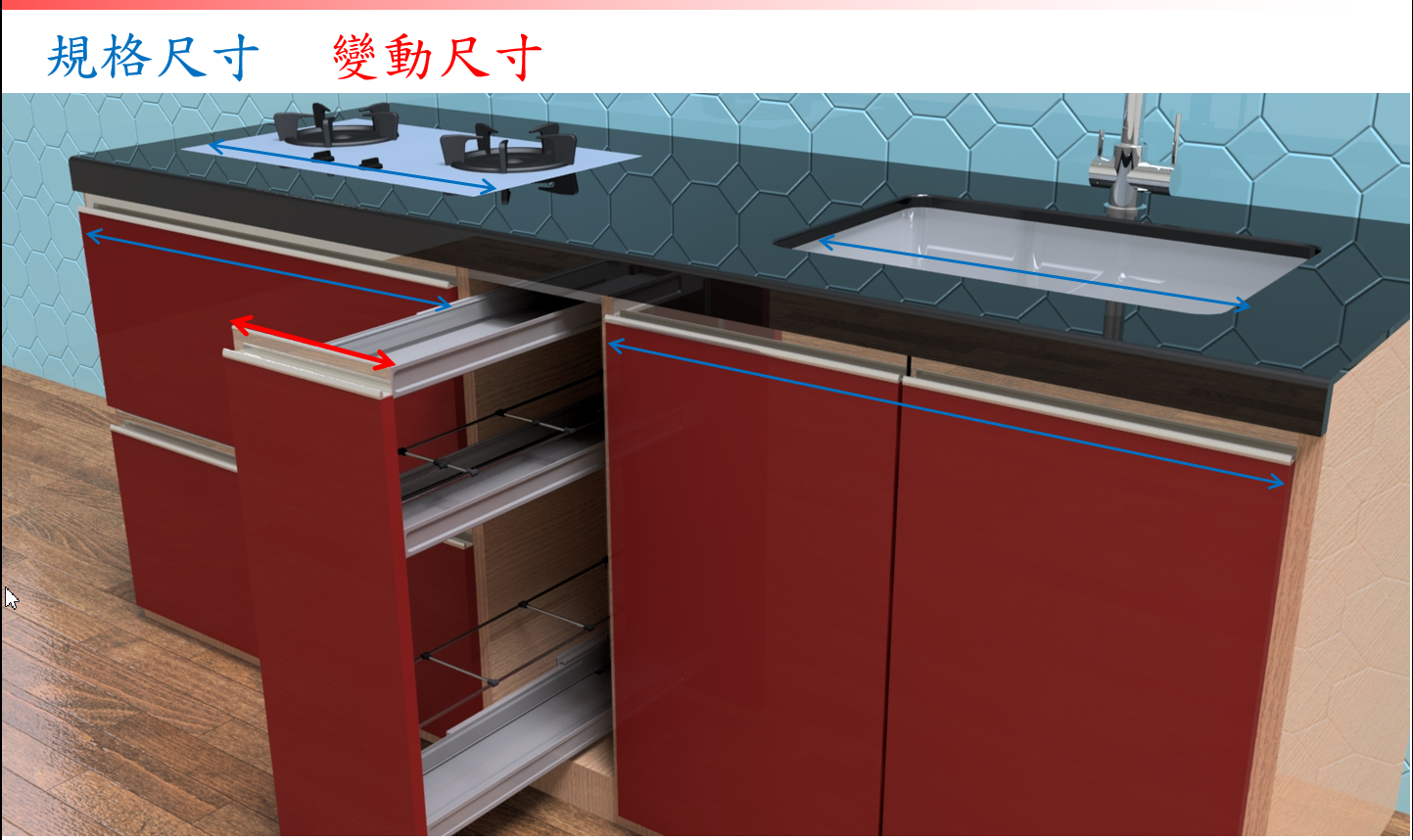

設計管理規劃

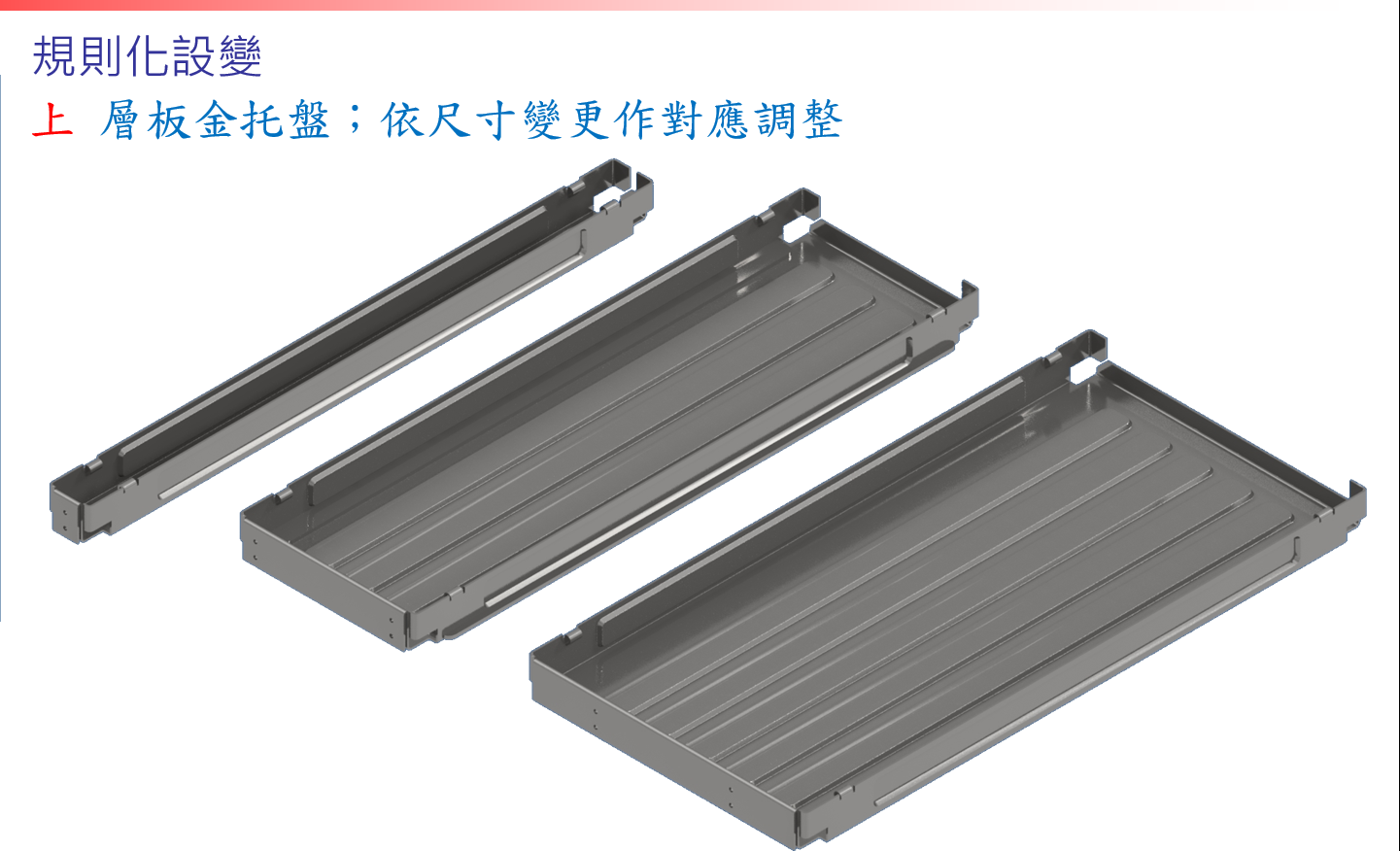

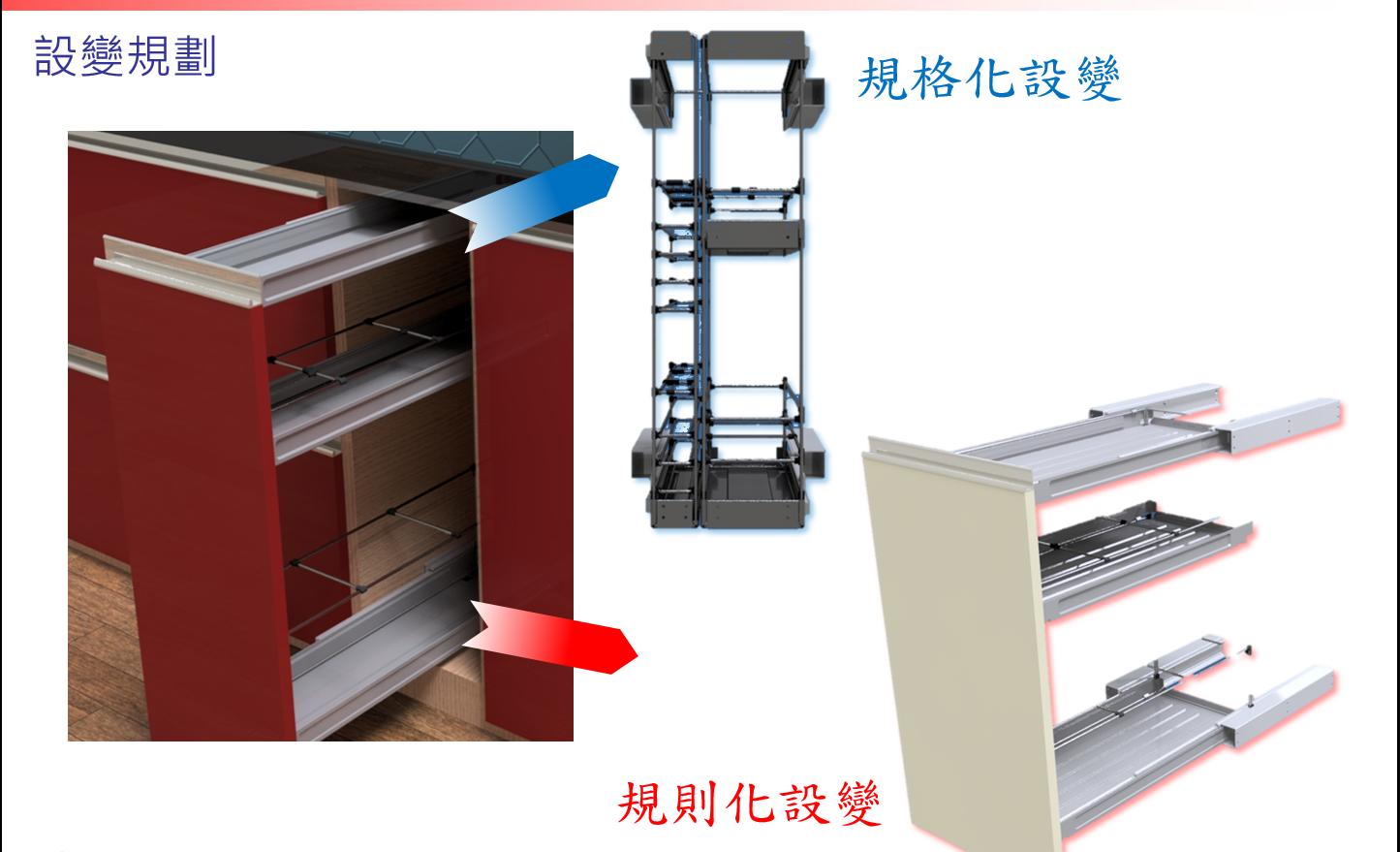

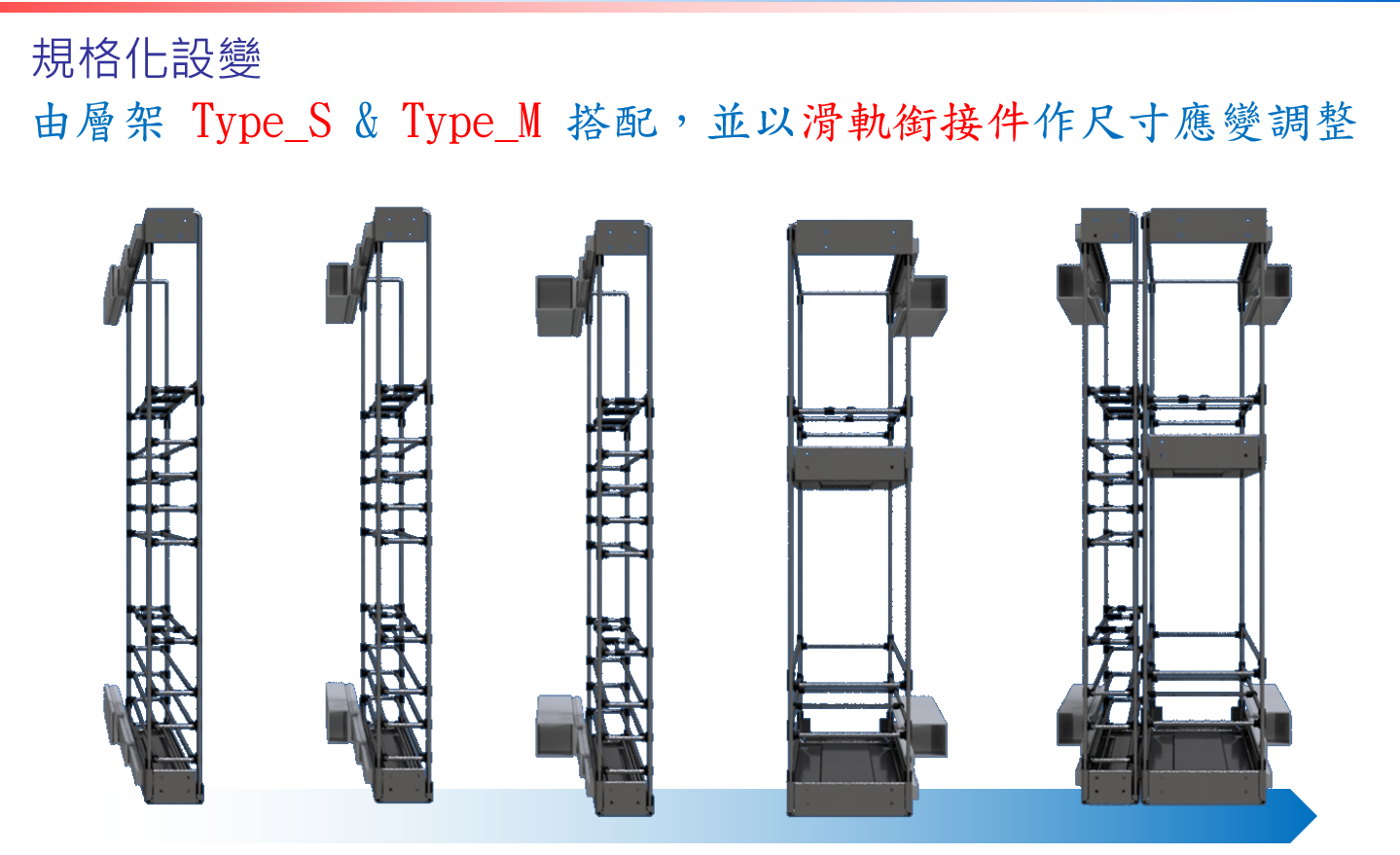

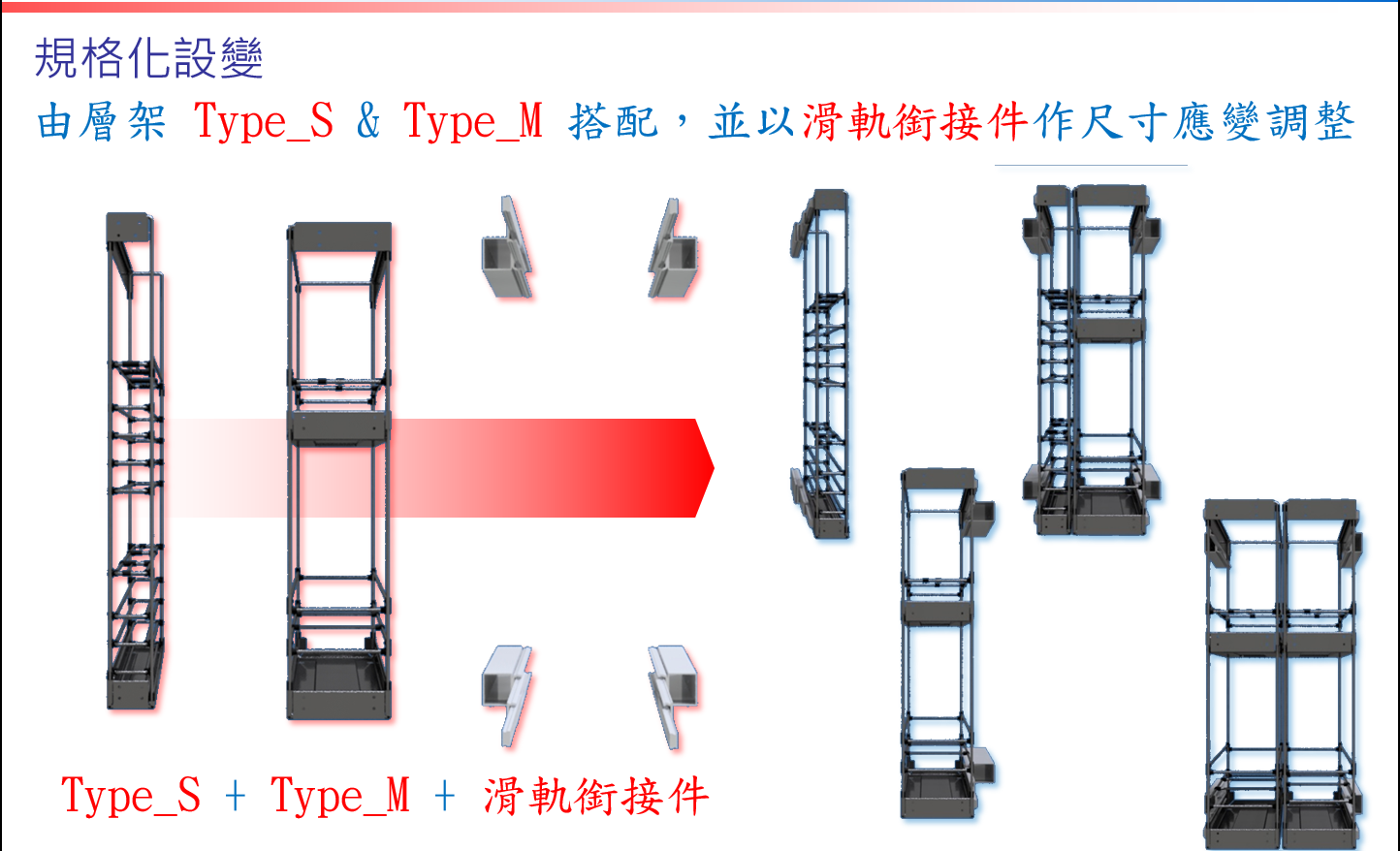

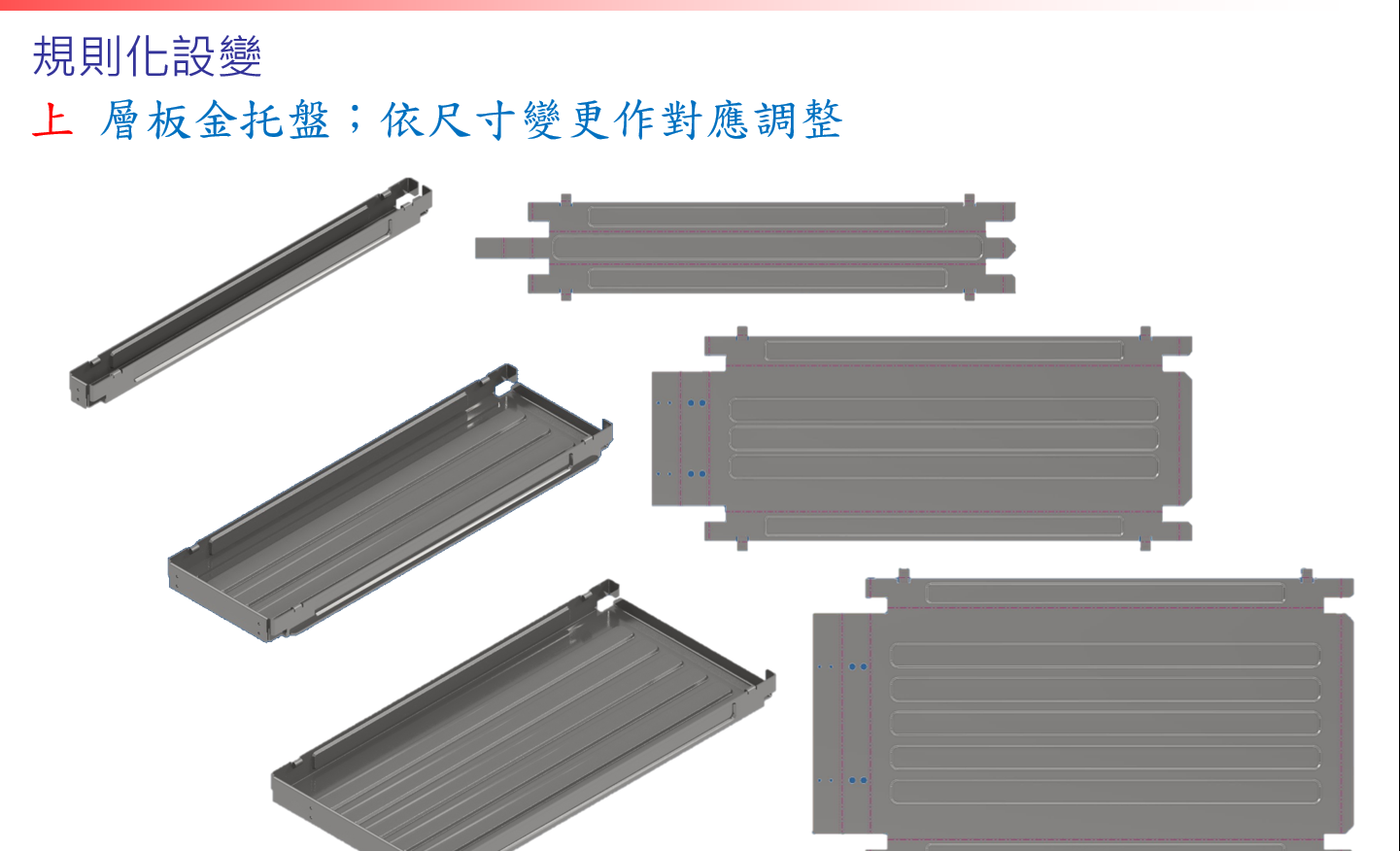

模組範例_主台抽屜層架
編碼領號
是專案設計很重要的 一環，事先規劃以確保每個部件、零件都有對應的識別碼，建立完整便利的領號機制以確實編碼管理要求

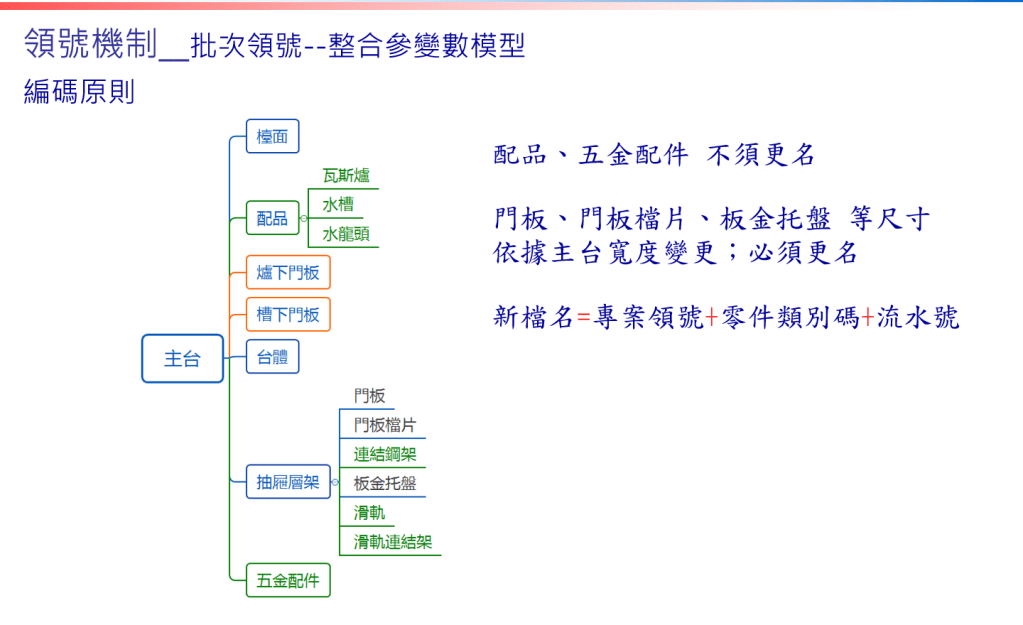

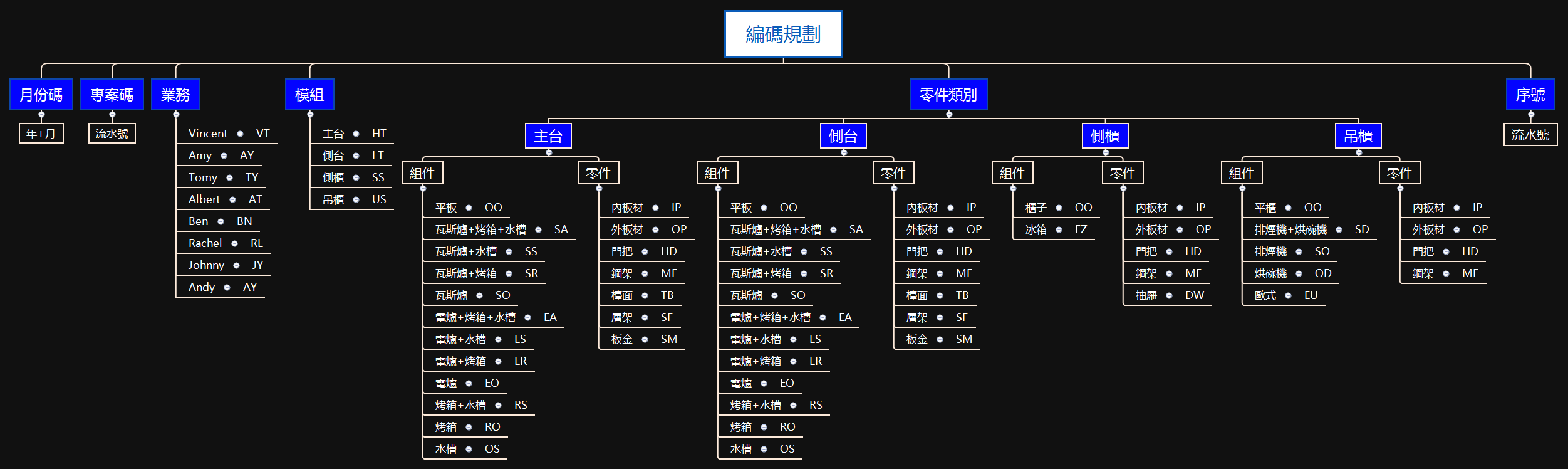

編碼規劃

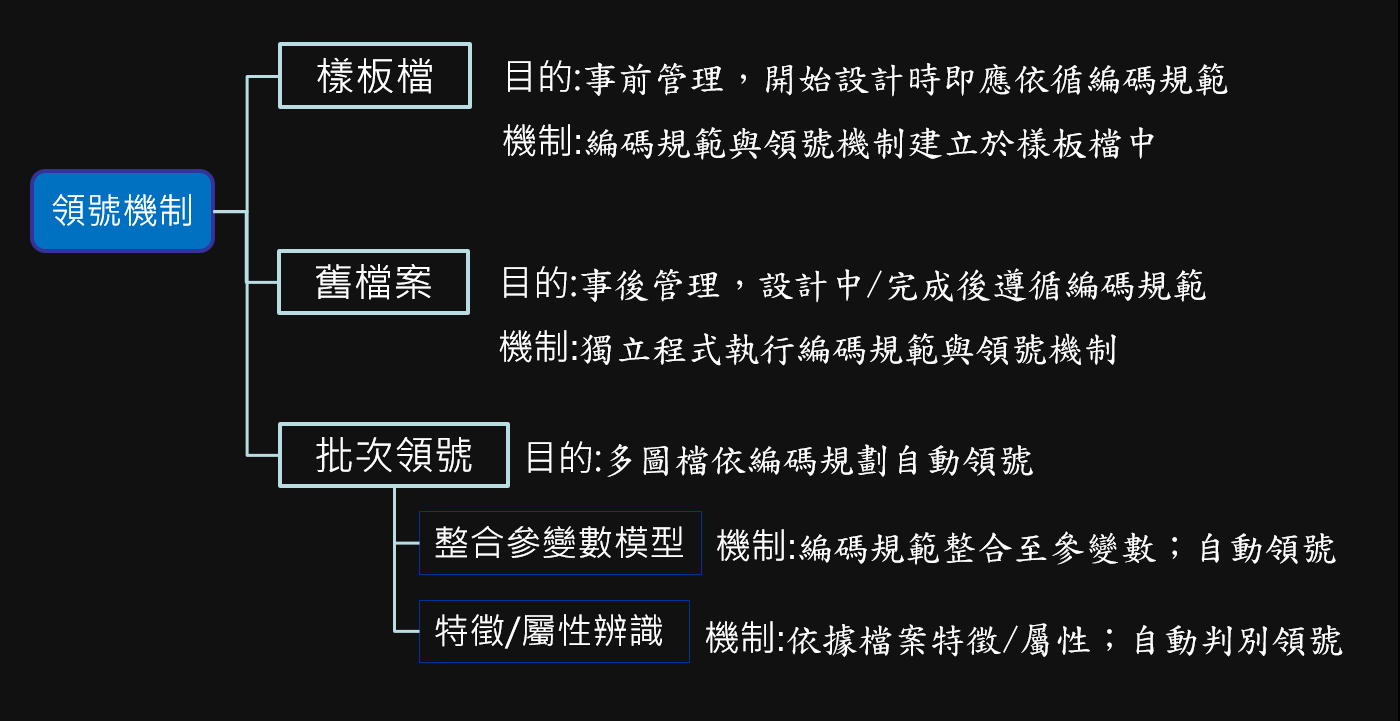

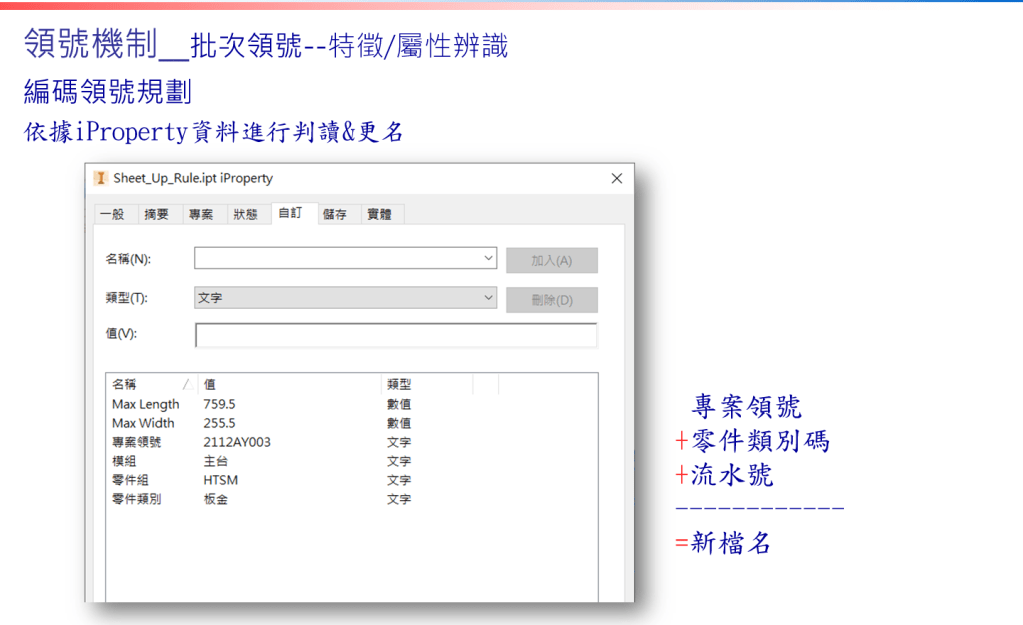

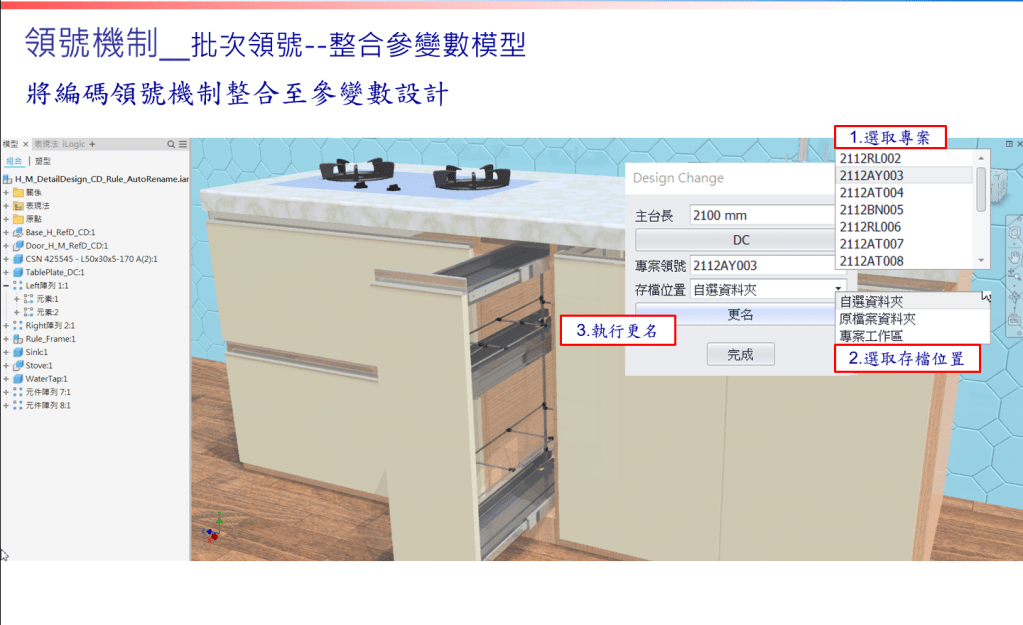

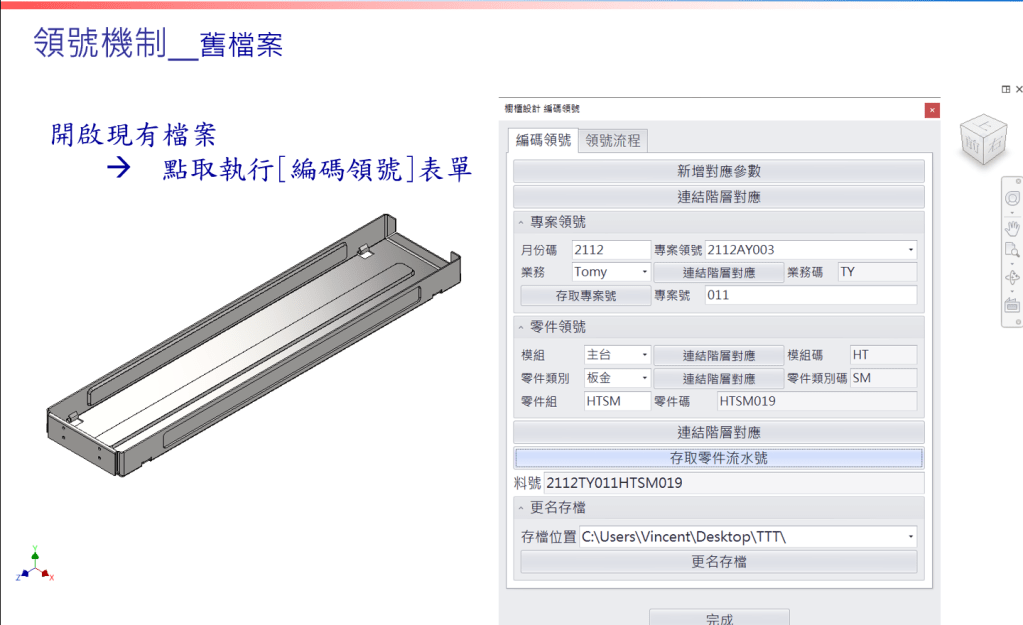

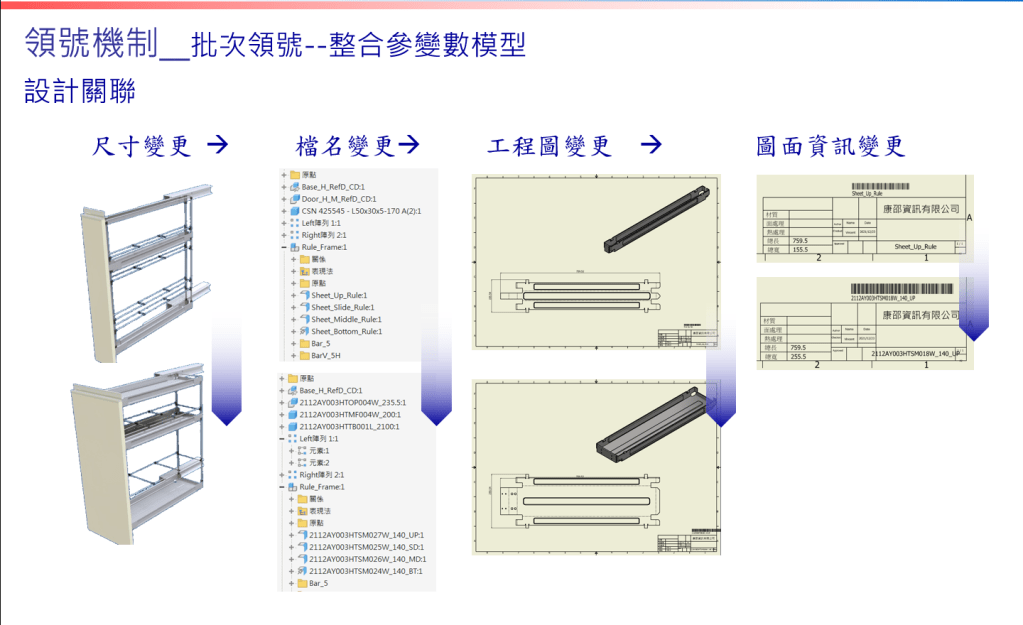

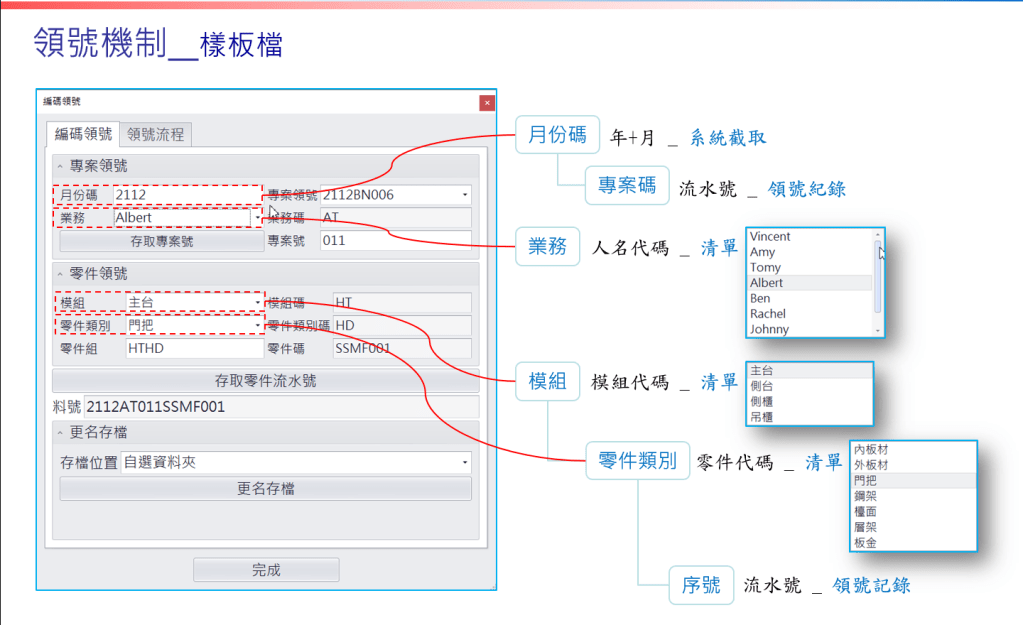

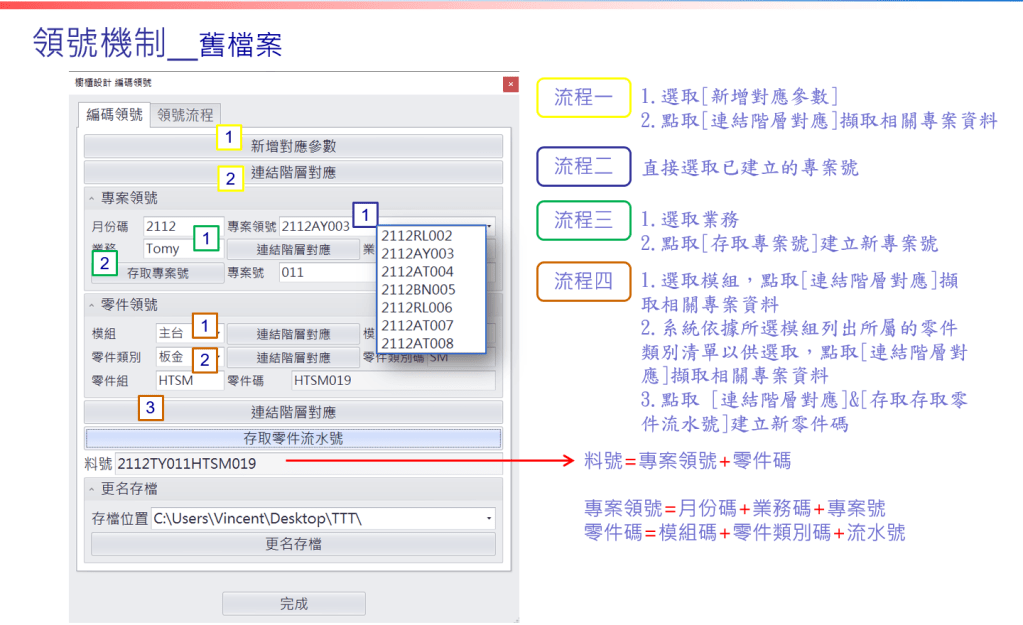

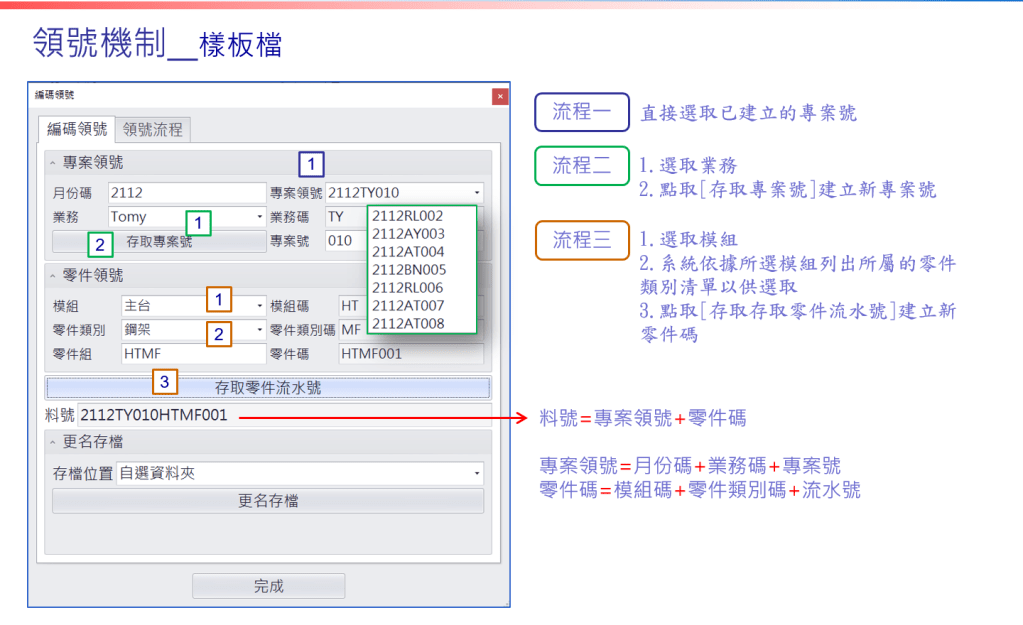

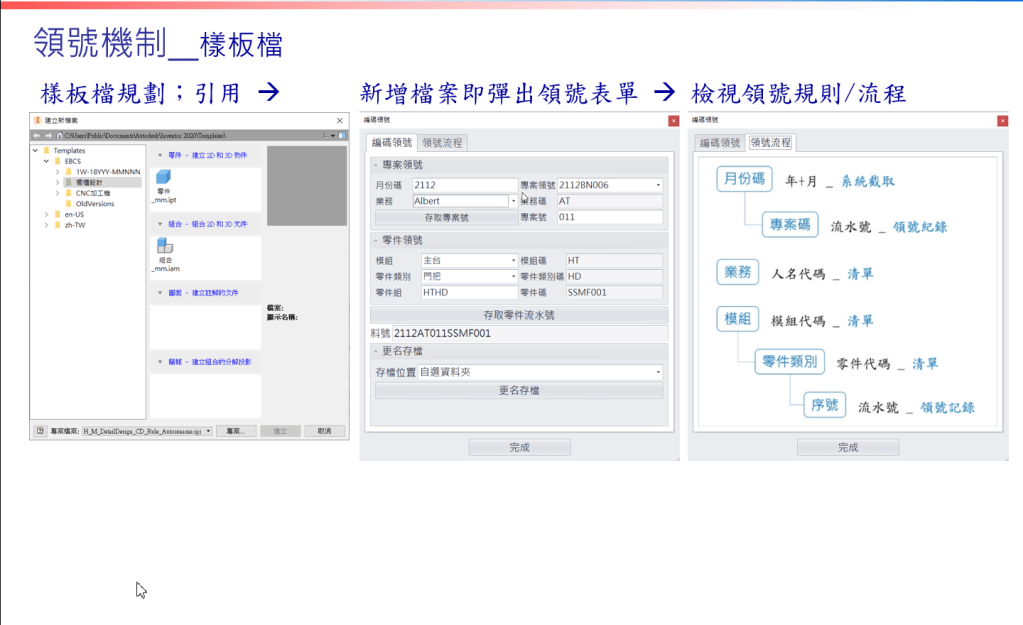

領號機制
結語：
櫥櫃設計範例在建模的過程中不只是將3D模型建構出來；還可以作後續設變的規劃。
在CAD端的應用整合除了3D參變數設計外，也應考量設計管理的需求。
努力在設計；也要規劃設計管理作為，包括 開發流程、模型架構、編碼領號、資料關聯性。
此次範例以Inventor iLogic為開發架構；必要時以VB.net作補強。當然VB.net也可以完全掌控Inventor客製化需求，如何取捨端視於開發需求的複雜度與開發人員的程式專長，後續會再以VB.net甚或網頁整合作範例分享。
