關於 設計自動化：
組件設計自動化標的大分為 規格化 & 規則化 設計，兩者均以參變數應用為基礎。
規格化 是可設立尺寸規格的零組件，使用者僅挑選可用規格
規則化 是制定設計規範，使用者可依據允許規範輸入需求尺寸
Inventor 的 iLogic 是設計規則化中非常實用的模組
設計需求分析
- 鋁窗的建構尺寸須依建築實際尺寸輸入，不適合事先設立規格
- 鋁窗型式有常用的搭配選擇，可符合大多數居家設計需求
- 鋁擠型骨架有設計好的斷面規格，零件裝配可規則化設計
此次 鋁門窗設計 範例符合 規則化 設計的特性
零組件設變依參變數作尺寸修改，應用 iLogic 進行 :
- 輸入表單設計，提供各尺寸輸入介面與設計流程
- 依窗型&氣窗型式作零件搭配切換
- 預先規劃好樣版檔，內含屬性輸入程序
- 批次變更 材質顏色
- 將鋁擠型&膠條長度載入BOM表
iLogic 應用展示

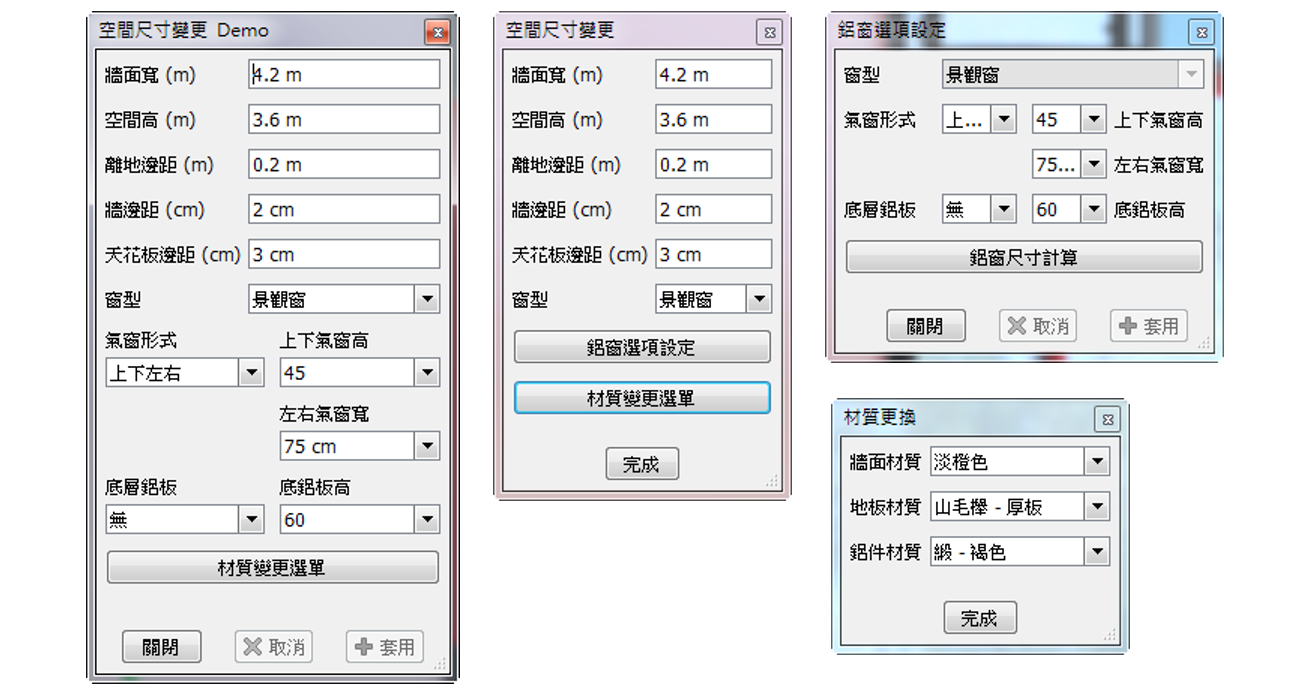

輸入表單規劃
多種窗型切換

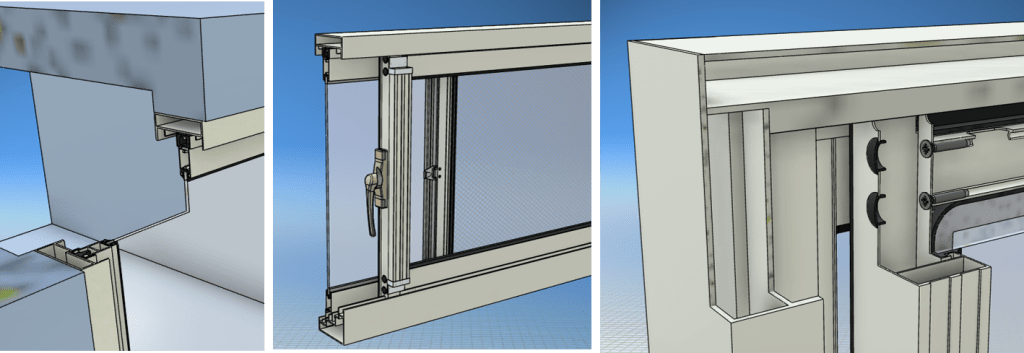

完整機構裝配
產品設計不僅是完成模型建構；完整的材料表與零部件屬性才能完備產品資訊

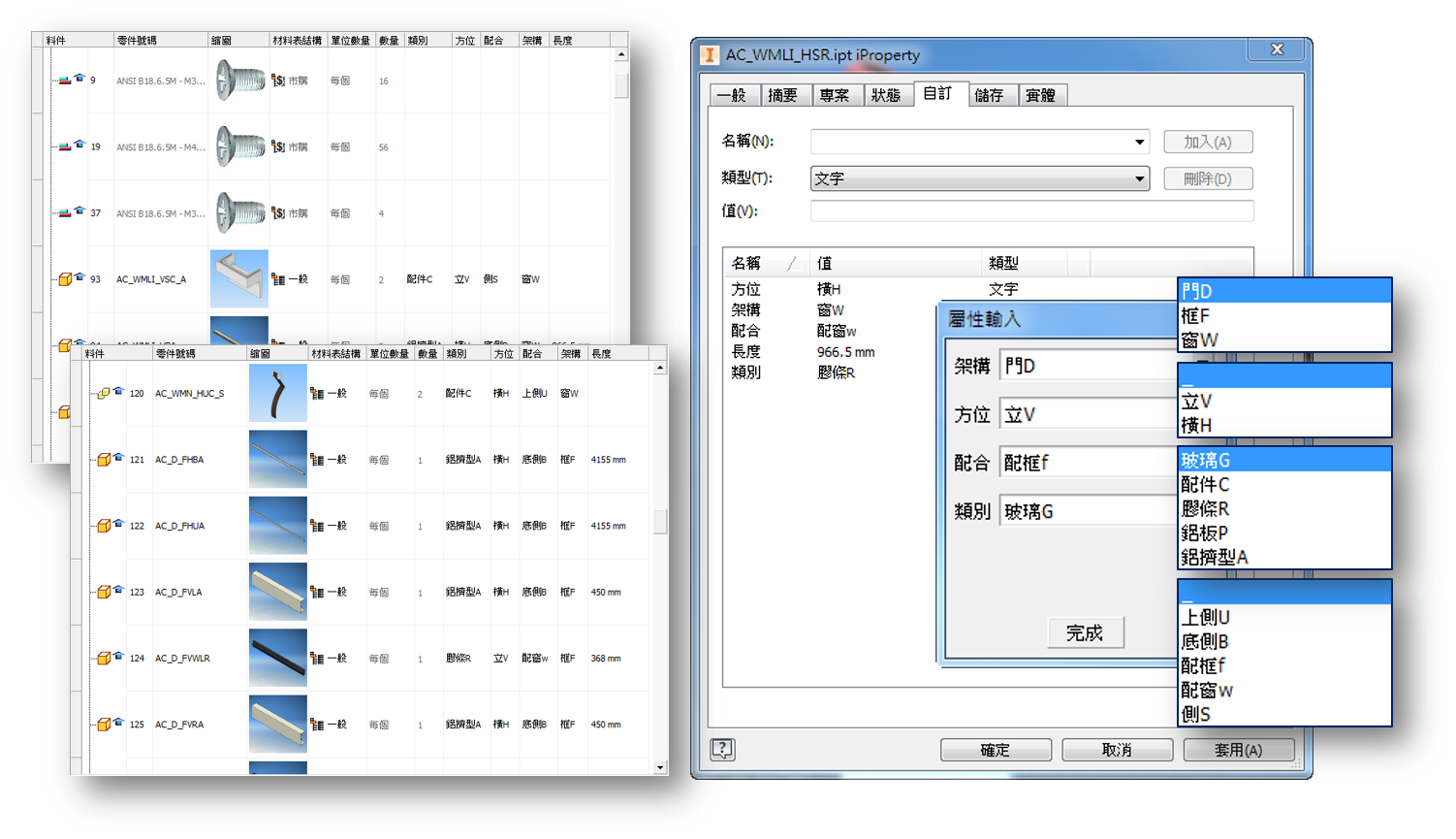

完整材料表與零部件屬性
如前述，鋁門窗設計 範例符合規則化設計的特性，相反的如果是:
- 難以掌控設計規則
- 設計流程有太多例外
- 設計型式種類超多
- 設計需求無一致性
則較無法規劃完整的規則化自動設計
先撇開軟體應用不談，如果能使設計規則化，其效益不僅是提升繪圖效率，更可
- 減少 人為疏失 發生
- 促使 產品資料 完整
- 掌握 設計經驗 知識
- 確保 設計品質 穩定
- 降低 新人訓練 負擔
結語：
以筆者輔導的經驗，要促使設計規則化非所有企業/產業都適用；無障礙
但
只要開始；設定目標，就能累積成果
從小做起；聚沙成塔，就能完成目標
