步驟/流程
幾何結構分析

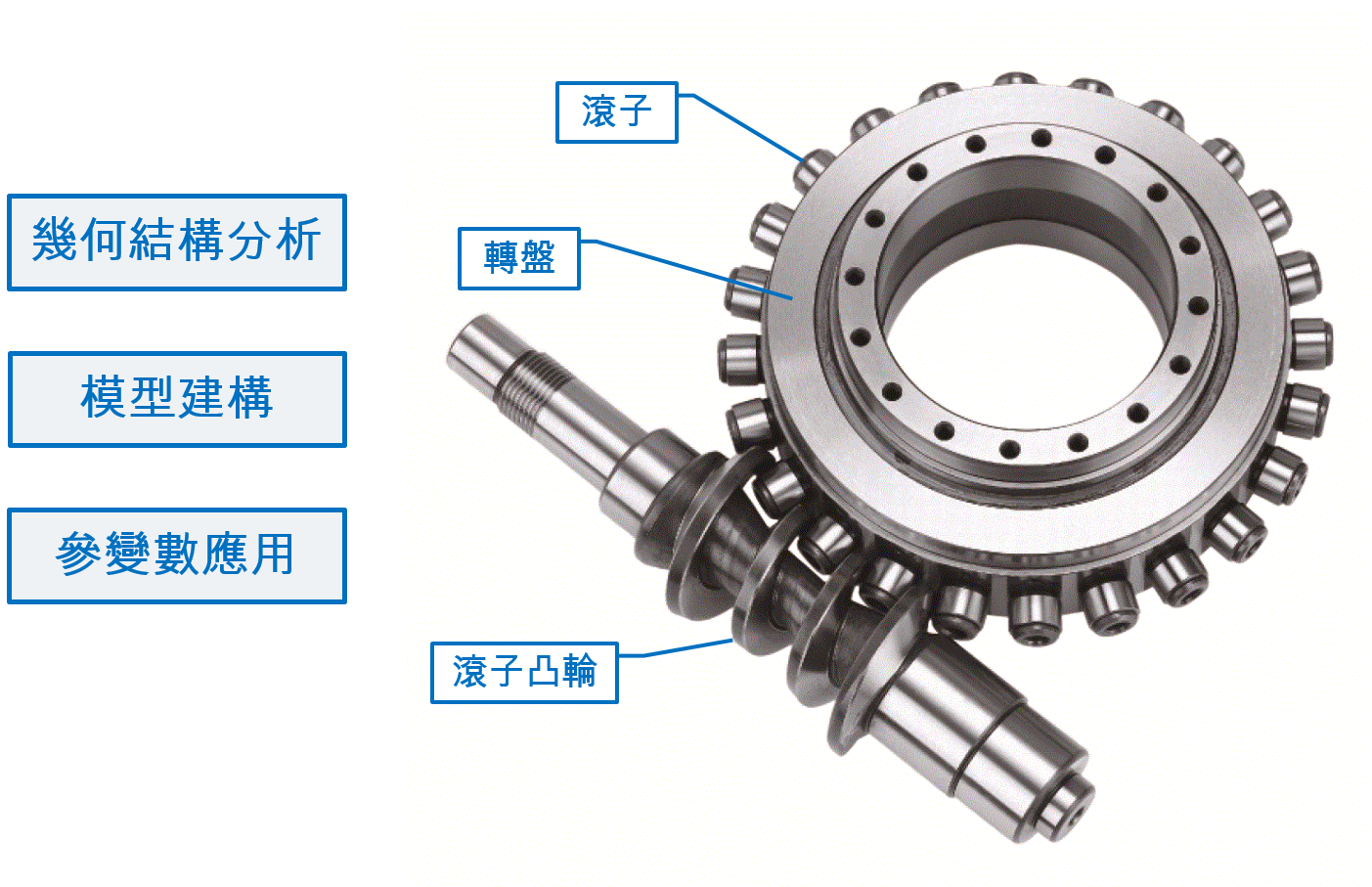

>> 滾子與滾子凸輪的接觸空間形成依循轉盤外緣的螺旋溝
>>滾子運行軌跡的螺旋線與滾子最外徑&中心距相關

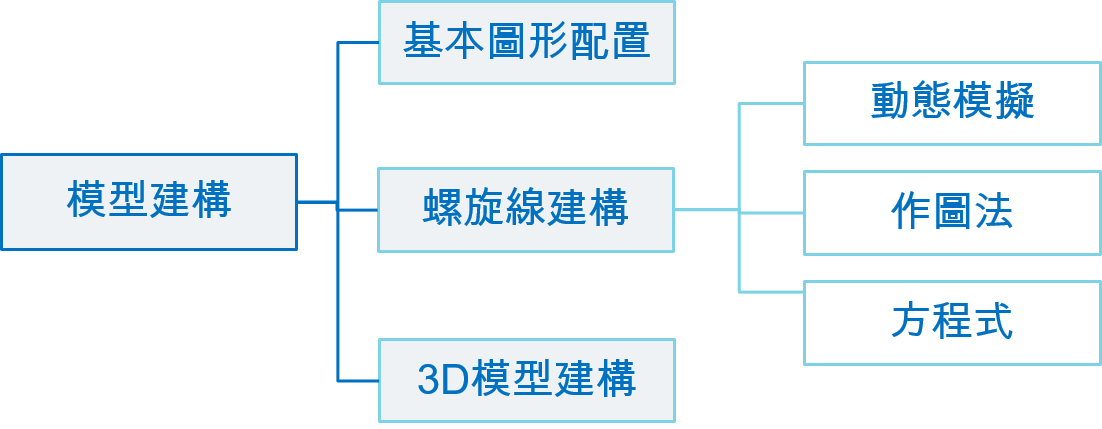

模型建構
>> 螺旋線建構 依應用模組、建構方式、使用技能 不同，可應用 動態模擬、作圖法、方程式 三種作法
>> 基本圖形配置、3D模型建構 作法一致，不受螺旋線建構方式影響

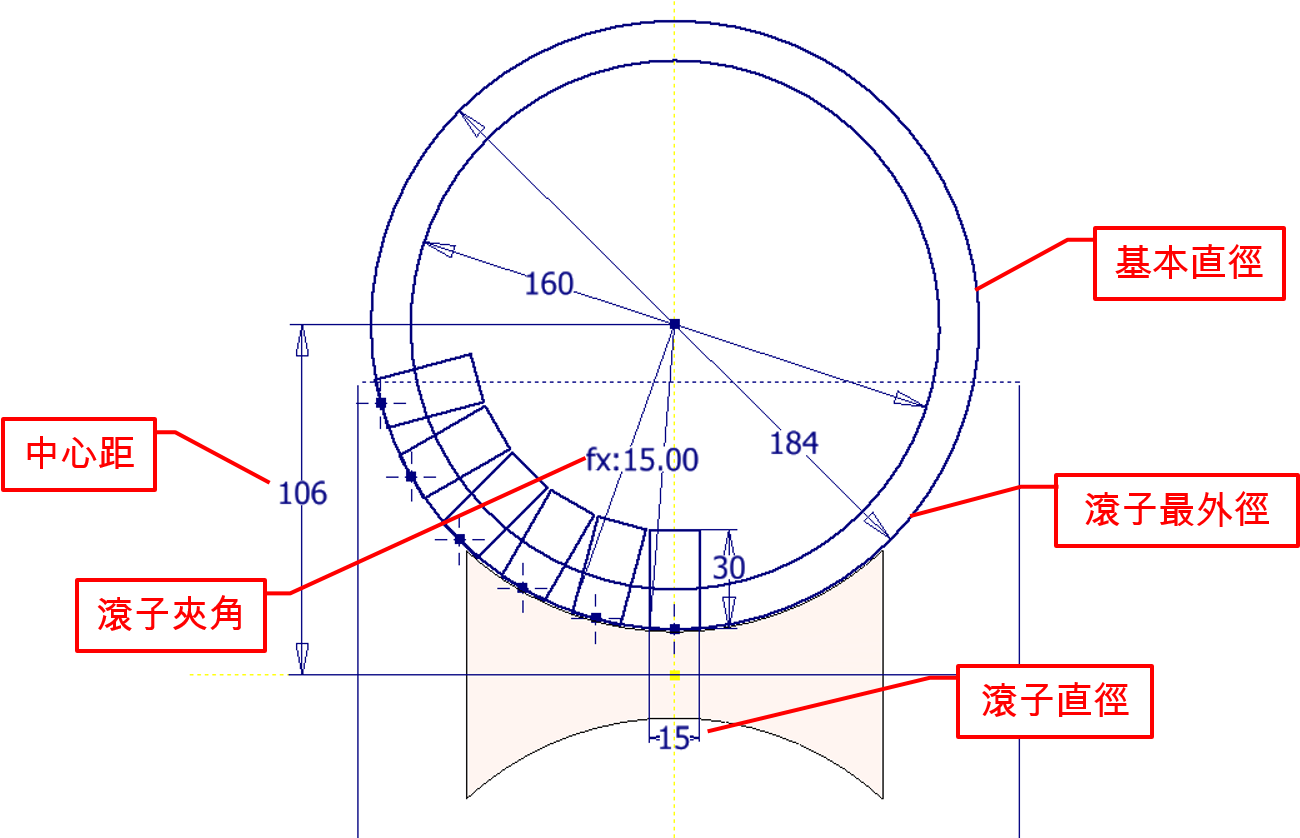

基本圖形配置
螺旋線建構
作圖法 >> 運用 2D曲線 -> 曲線投影 -> 曲面 -> 交線 -> 螺旋線

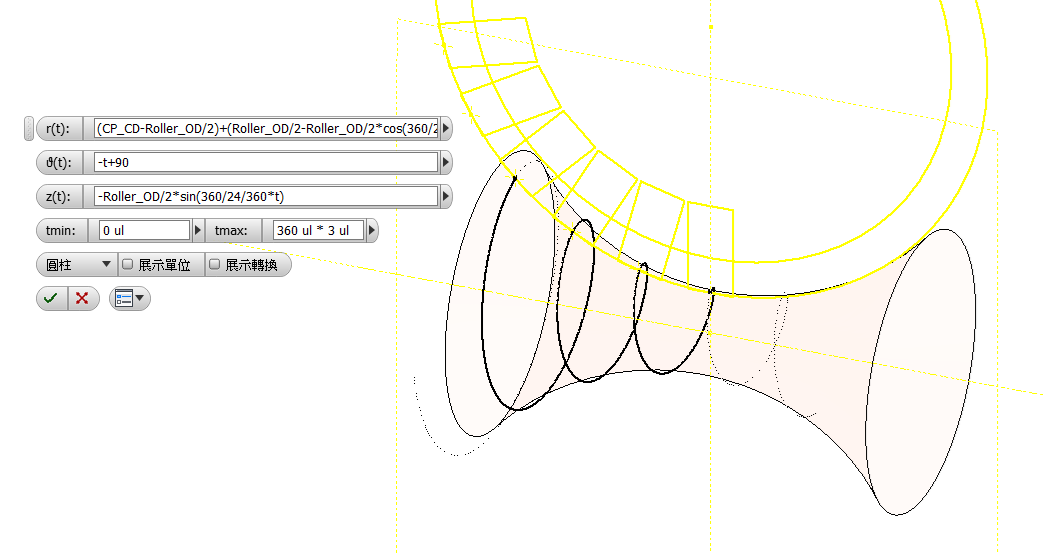

方程式 >> 運用方程式曲線 建立
動態模擬 >>運用 Inventor Simulation 模組進行運動模擬，擷取 滾子運動軌跡->螺旋線
.可連結參考 Inventor Simulation 範例

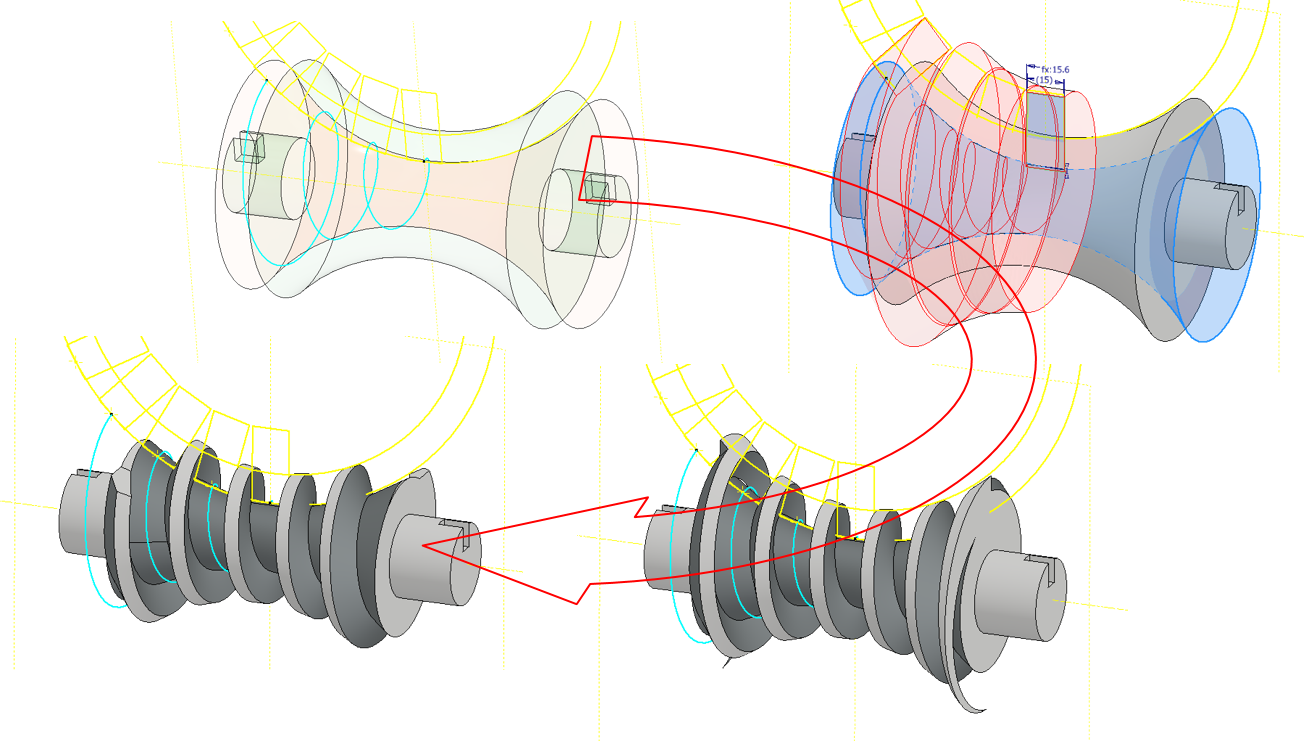

3D模型建構
>> 運用 3D曲線 -> 掃略除料 -> 修毛邊

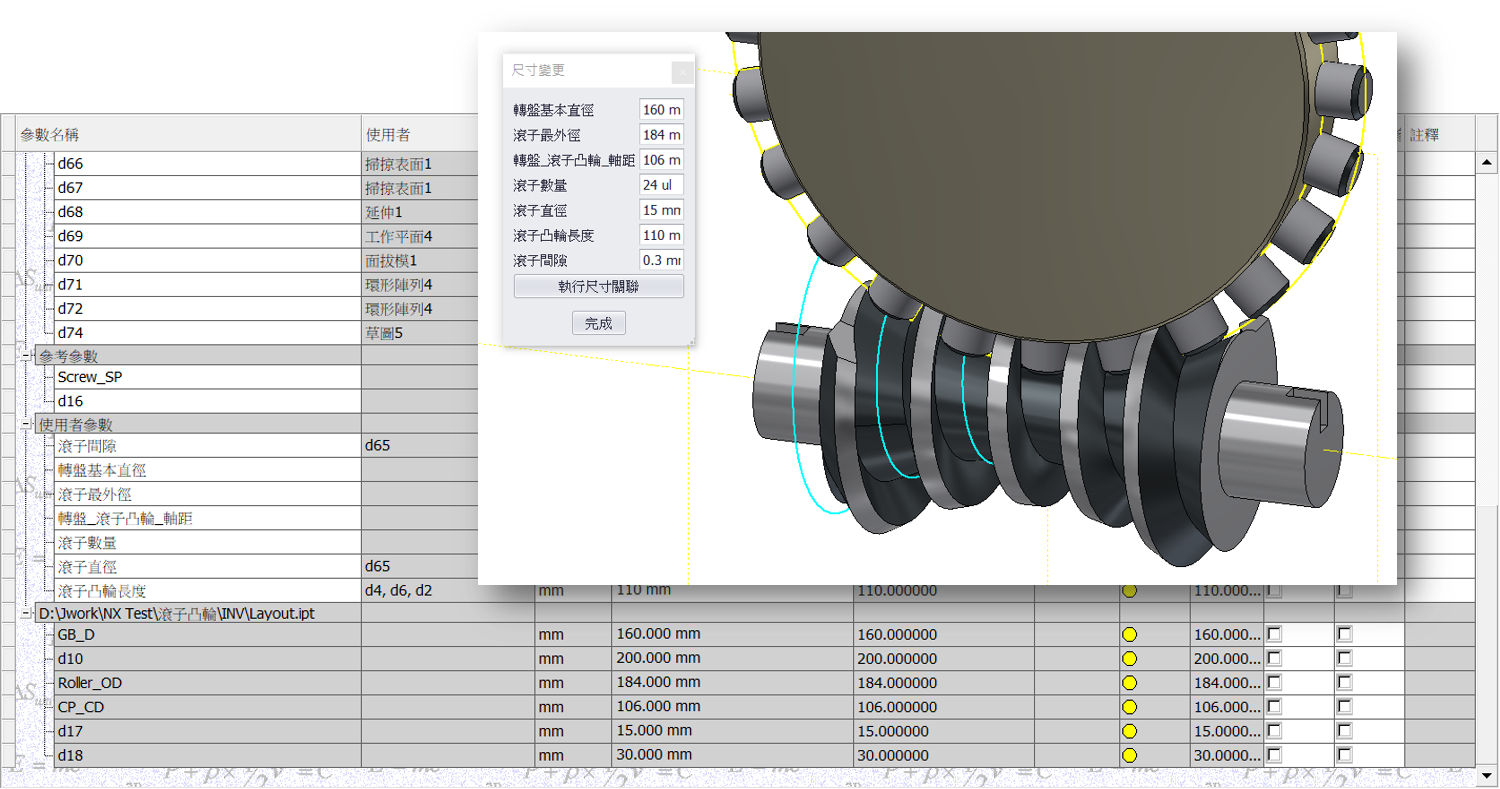

參變數應用

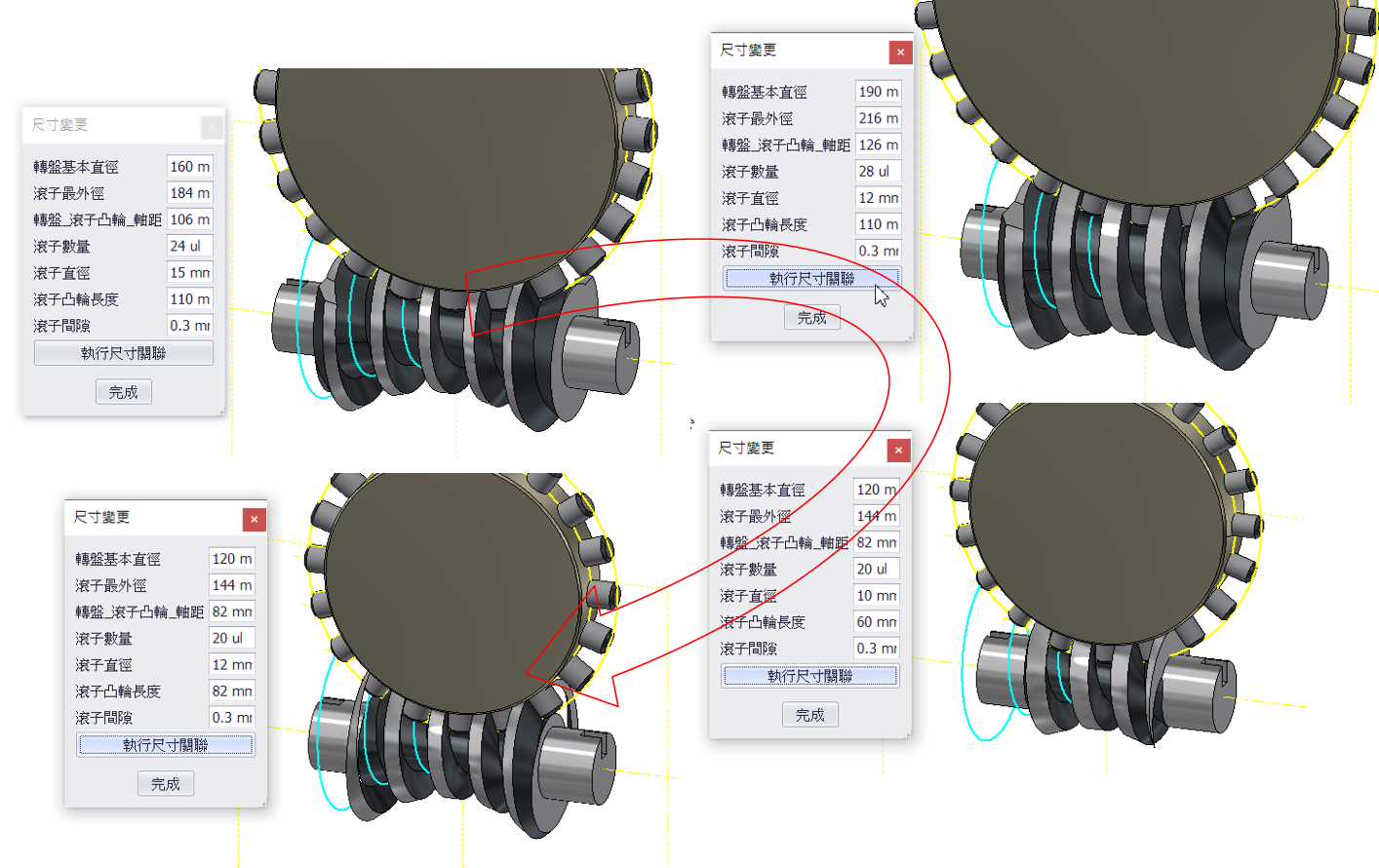

>> 將關鍵數值於參數表設計關聯，再以iLogic連結相關零件尺
動態機構模擬
結語：
>> 幾何結構解析是整個範例應用最重要的關鍵，影響到建模流程/方法、主要參數設定、參變數可行性
>> 螺旋線建構 是建模流程的核心要素，動態模擬、作圖法、方程式 三種不同作法各有其特性
>> 動態模擬 : 須具備 Inventor Simulation 模組與相關應用能力，是最實際擷取螺旋線的方式，準確性高；但目前無法與參變數應用整合
>> 作圖法 : 須具備幾何結構解析與曲線&曲面應用技巧，會有理論上的誤差
>> 方程式 : 須具備幾何方程式計算能力，準確性高；但若較複雜的運動機構(間歇式凸輪)，方程式計算挑戰更高
>> 建議以個人專長與應用需求選擇螺旋線作法
