運用 機構模擬 擷取 運動軌跡 應用範例
序：
筆者曾經在
https://youtu.be/eIrTxz3VcHI [ Inventor 機械手臂 應用範例 — 多點轉向 ]
https://youtu.be/MZCAS-FF2BE [Inventor Simulation 模擬範例 – 四軸加工應用模擬 ]
兩視頻中展示 運動軌跡擷取 相關應用，今次將以螺旋線應用案例作相關介紹
應用流程

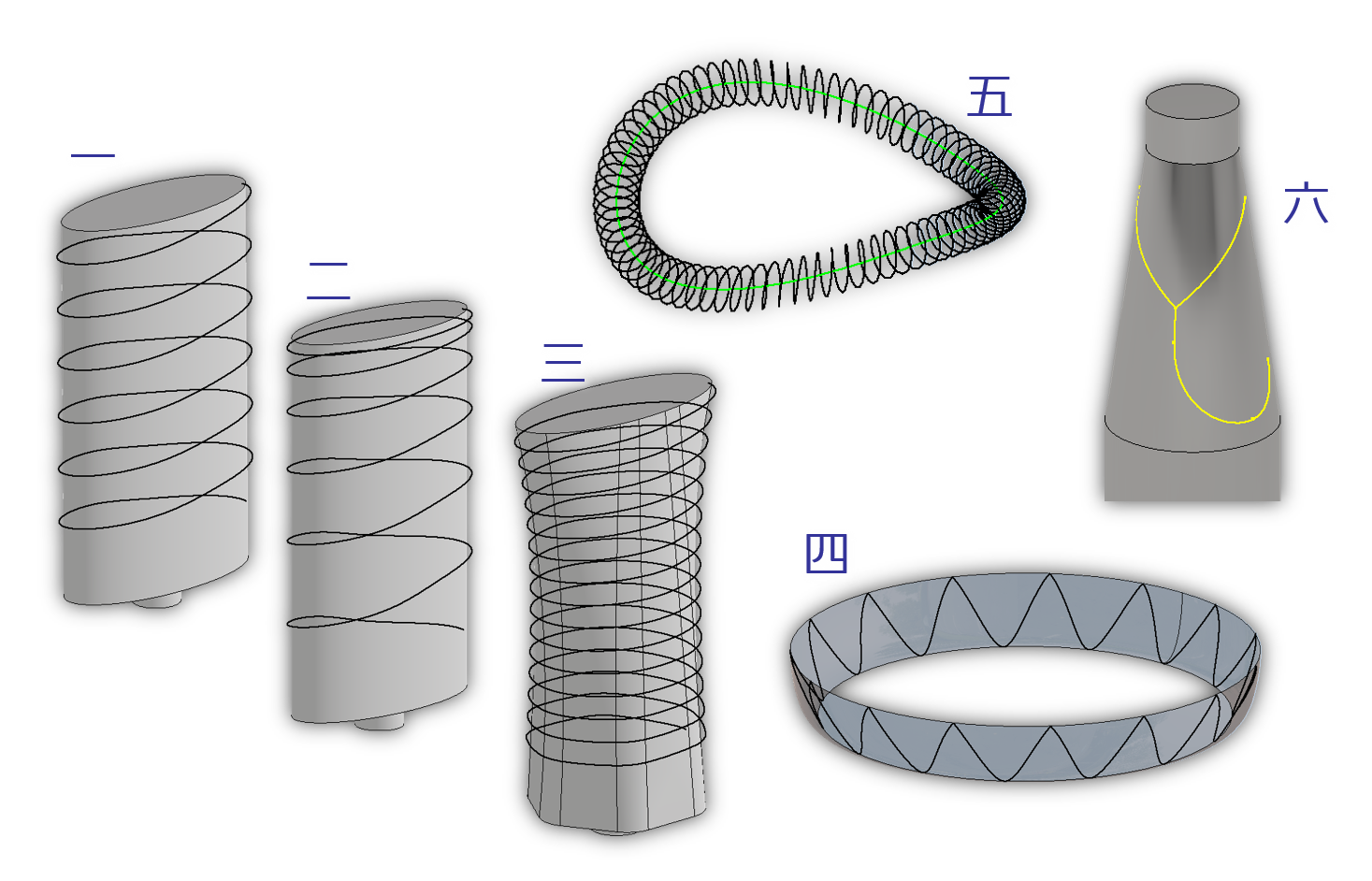

螺旋線應用案例

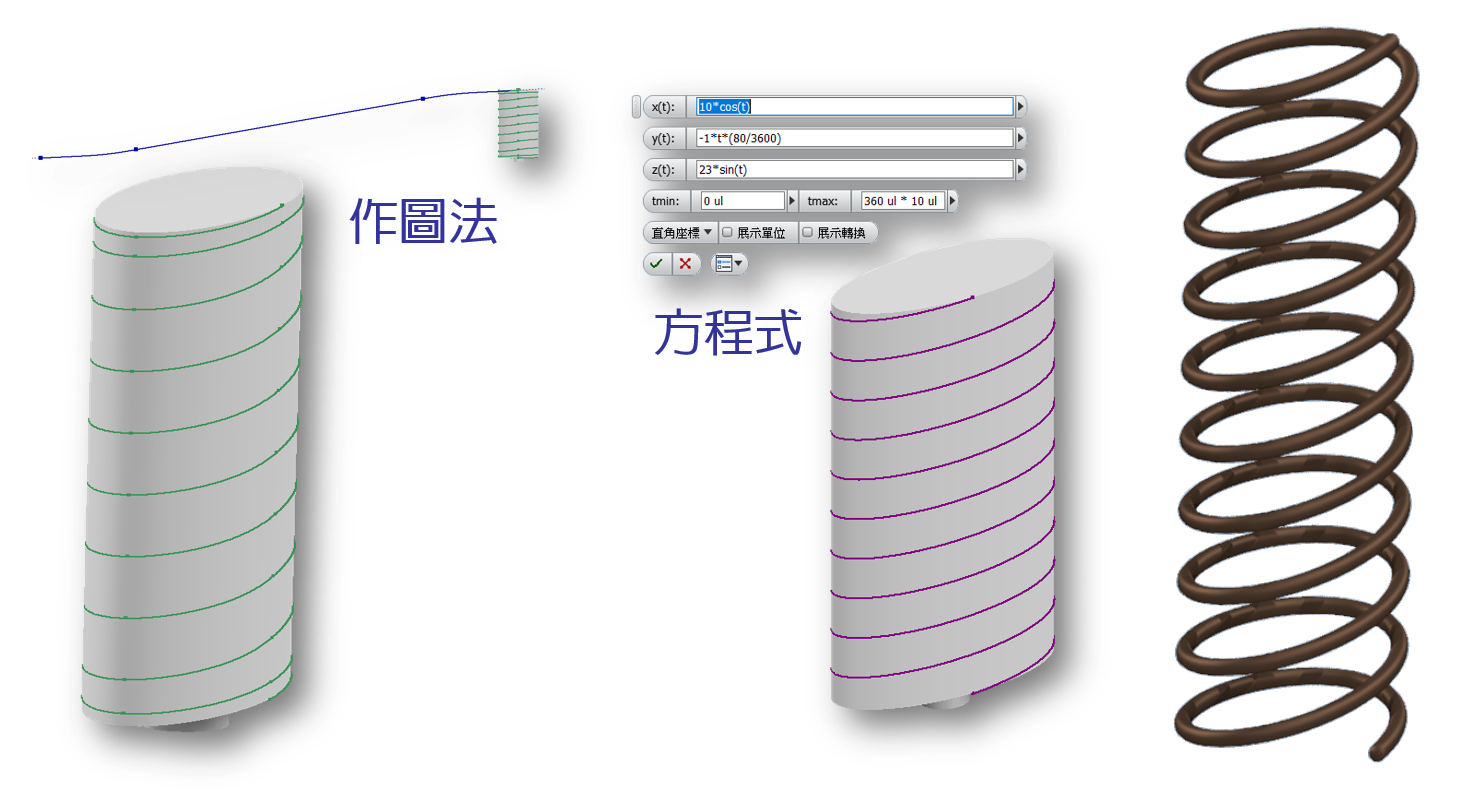

橢圓螺旋線 可運用 作圖法 & 方程式 繪製
一.機構模擬 擷取運動軌跡描繪橢圓螺旋線

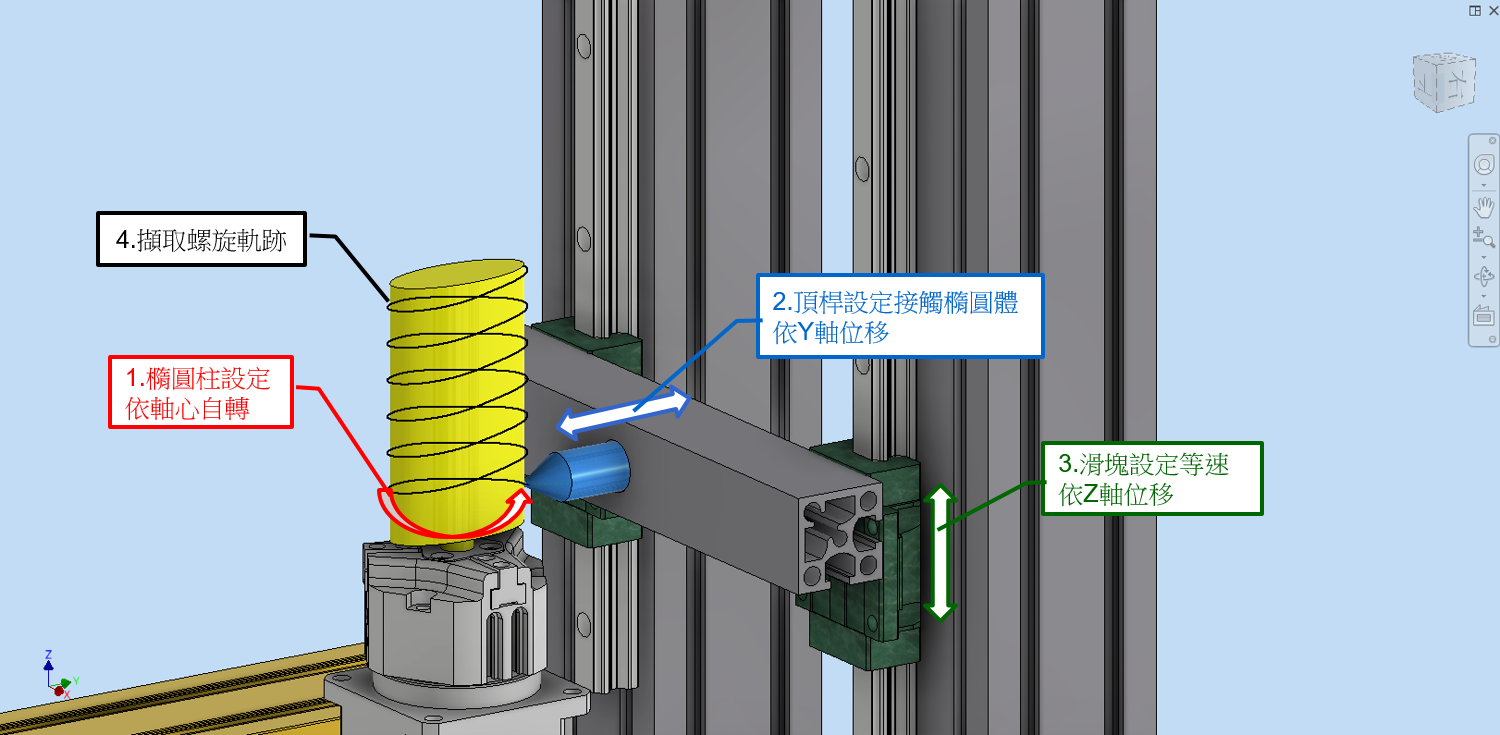

一.機構模擬 描繪橢圓螺旋線 – 條件設定

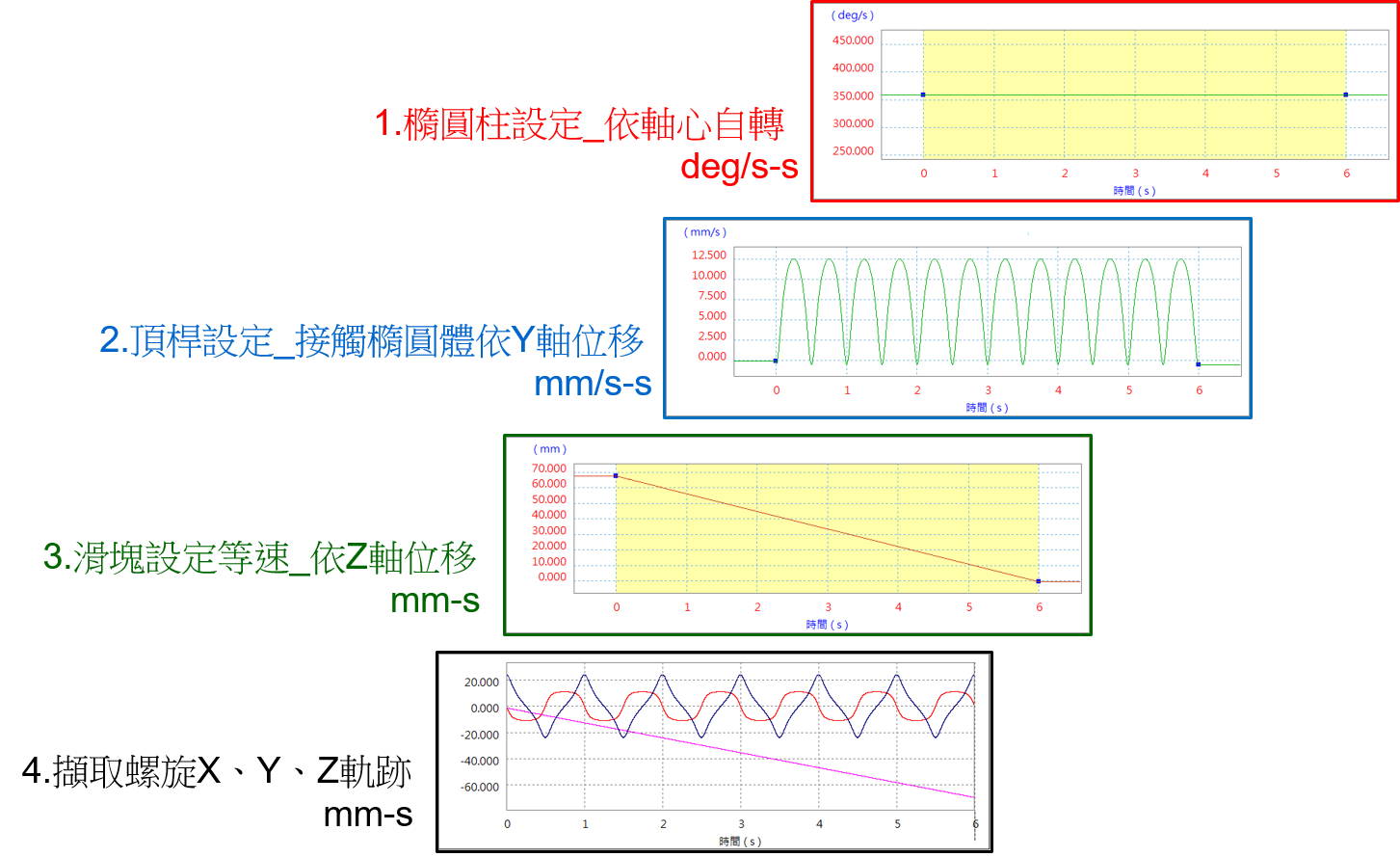

一.橢圓螺旋線 各項條件設定運動曲線圖

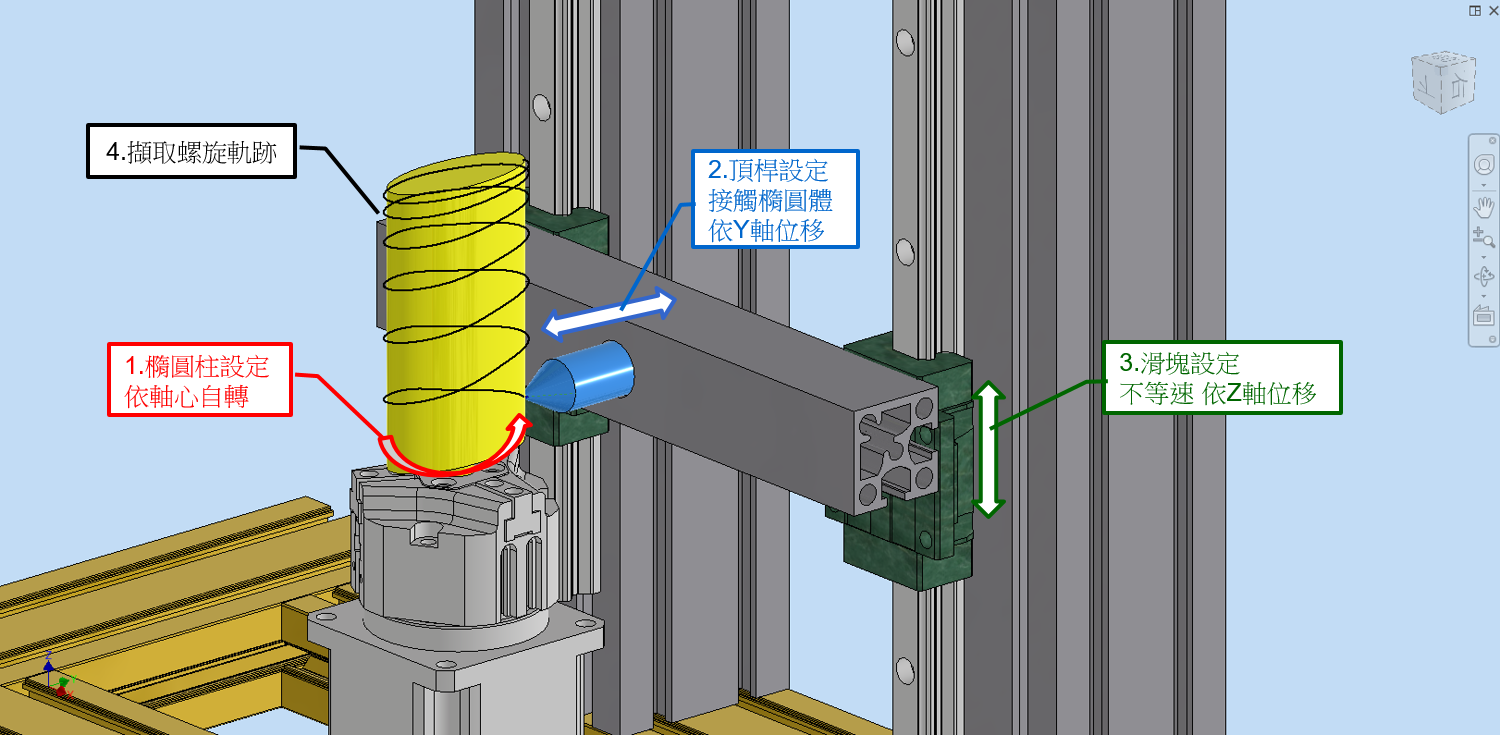

二. 同樣的條件設定調整Z軸位移速率就可形成不等距螺旋

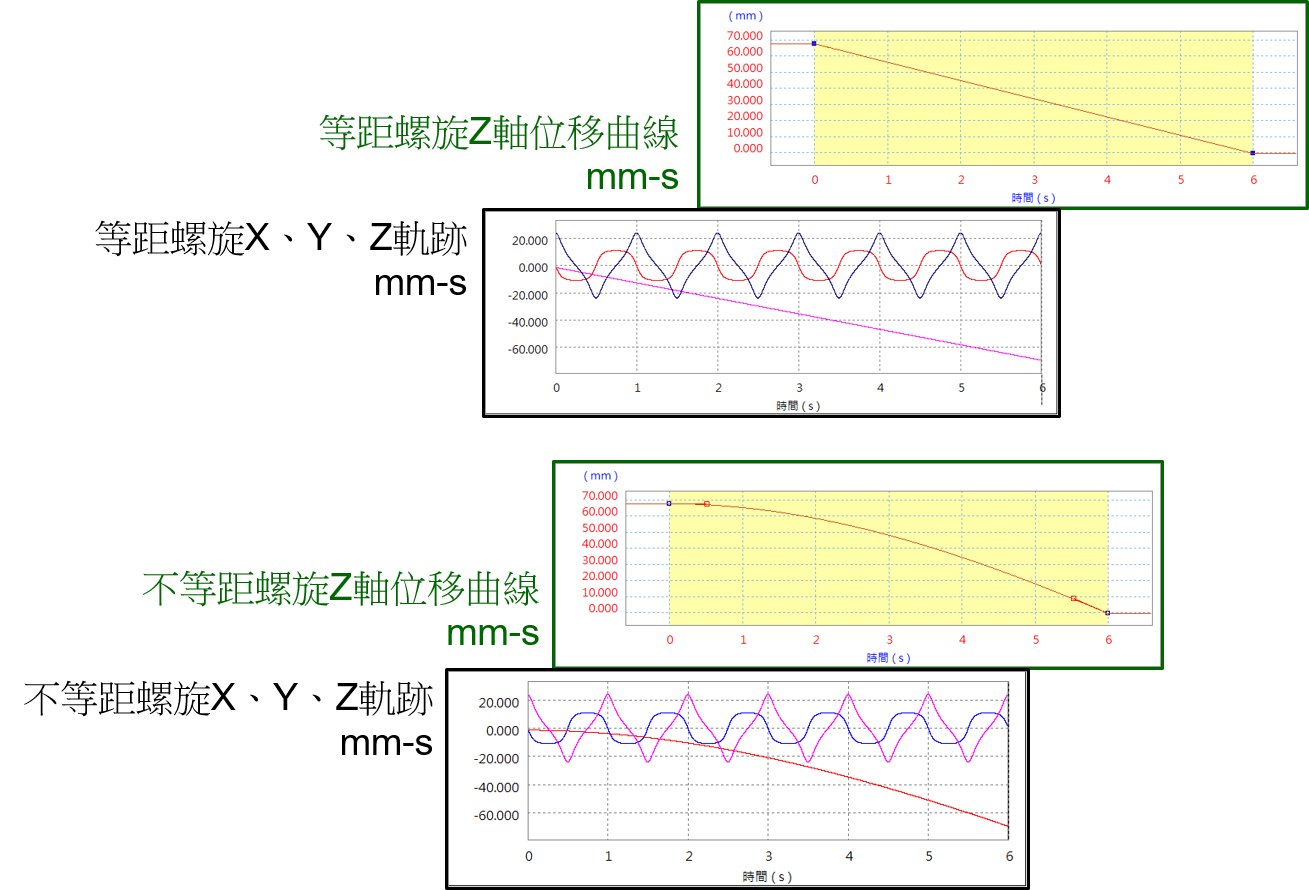

二. 等距/不等距 螺旋運動曲線圖比較
三.同樣的條件設定即使更換模型為變形體亦可成型螺旋線

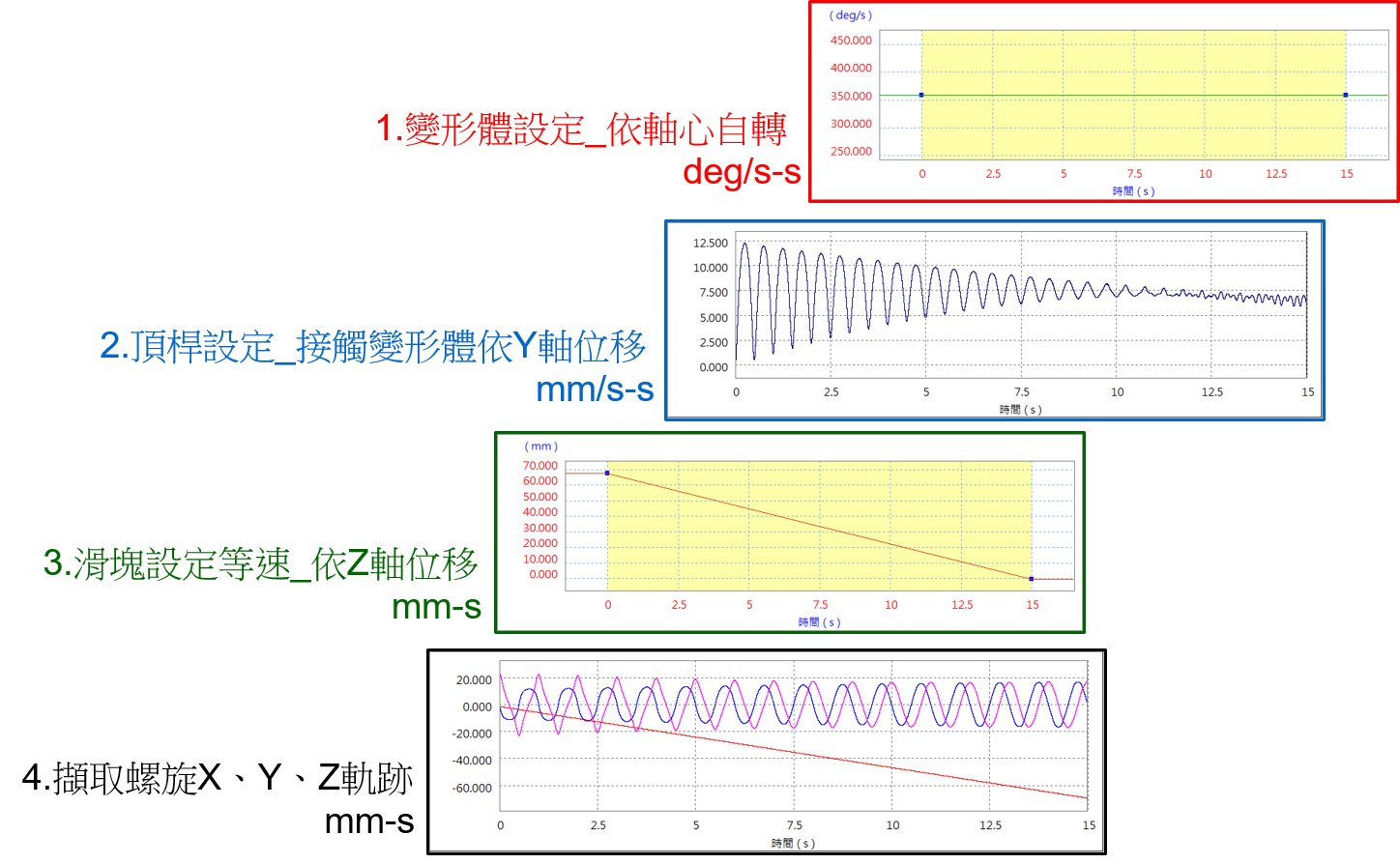

三.變形體各項條件設定運動曲線圖
四.調整條件設定可成型變化螺旋線

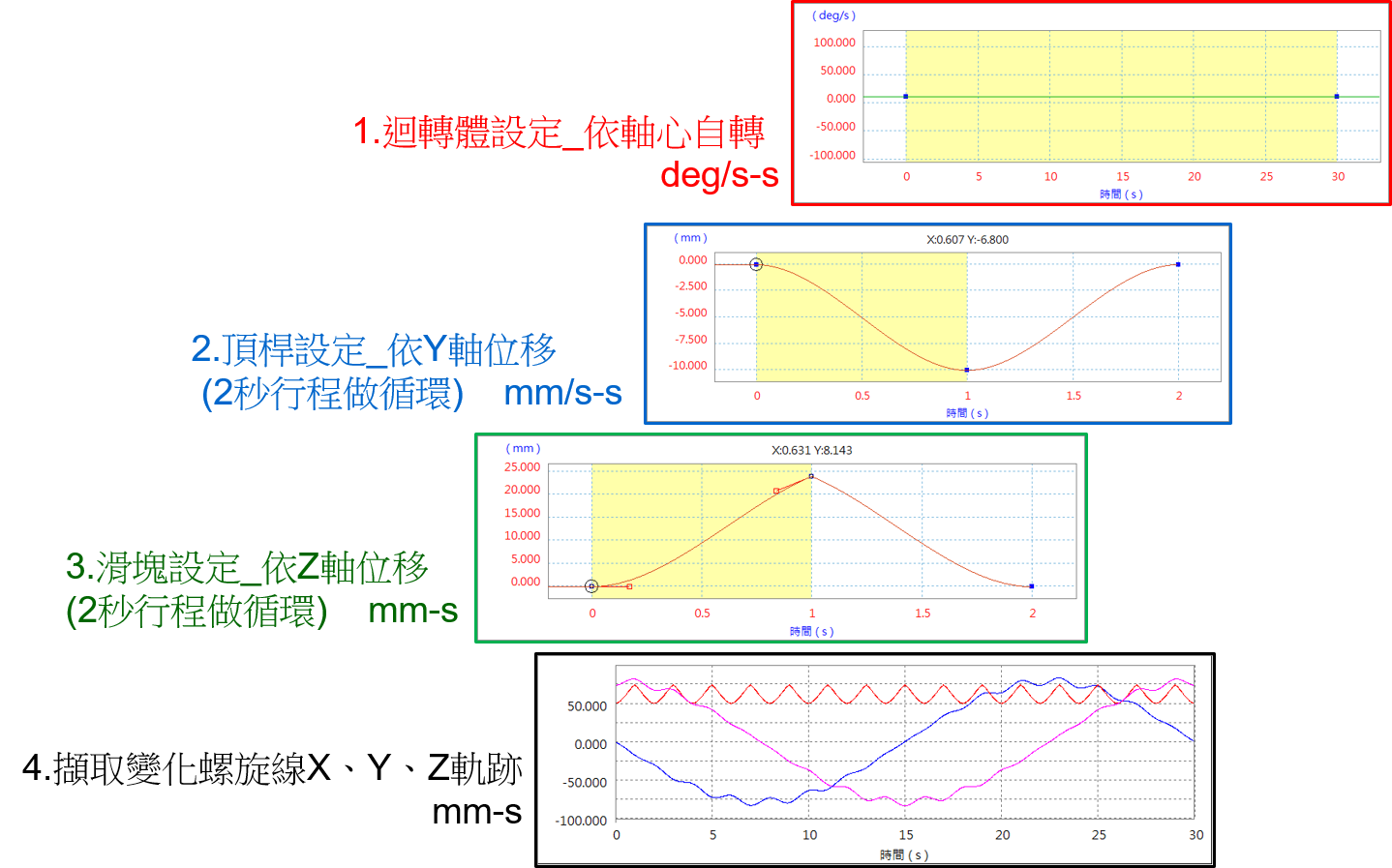

四.變化螺旋線 各項條件設定運動曲線圖

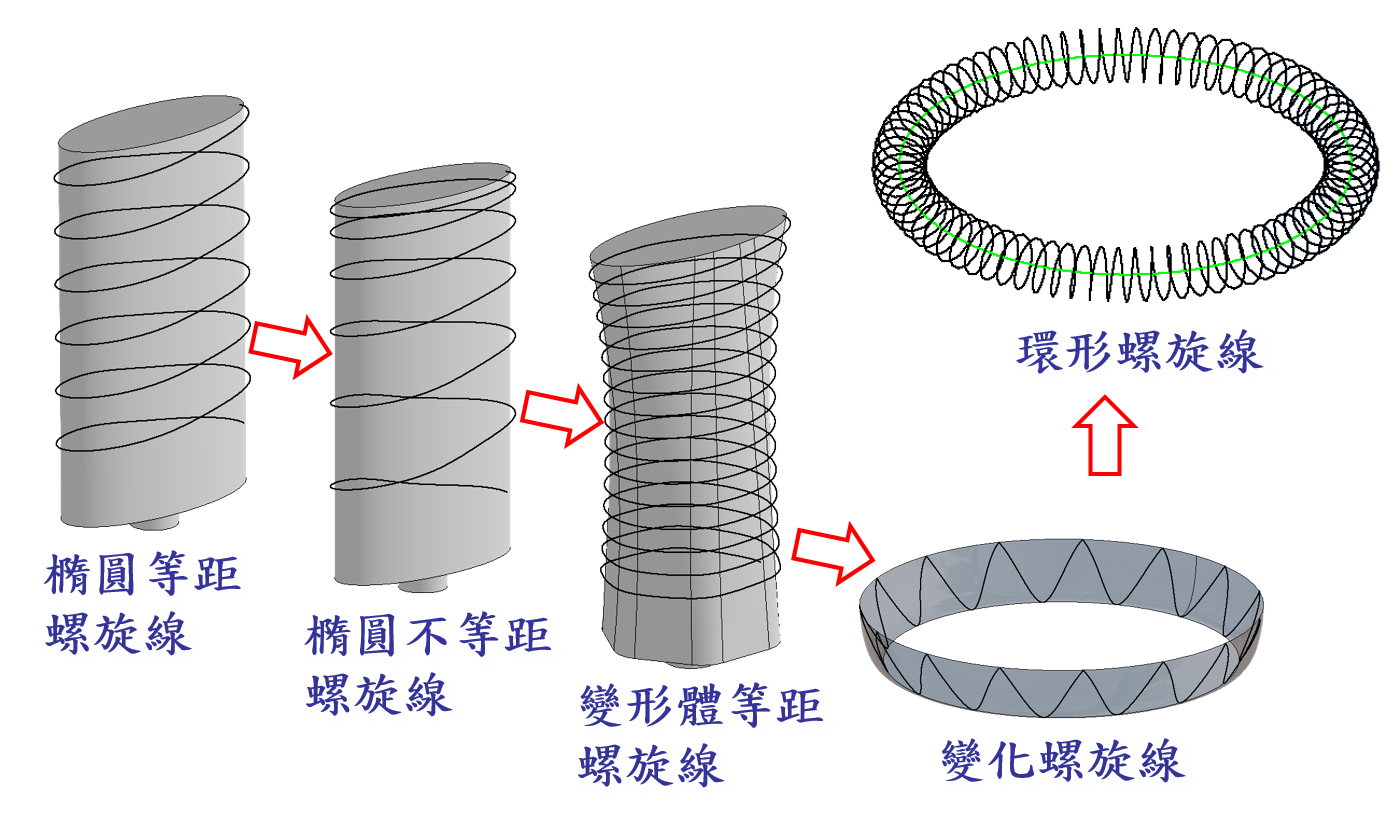

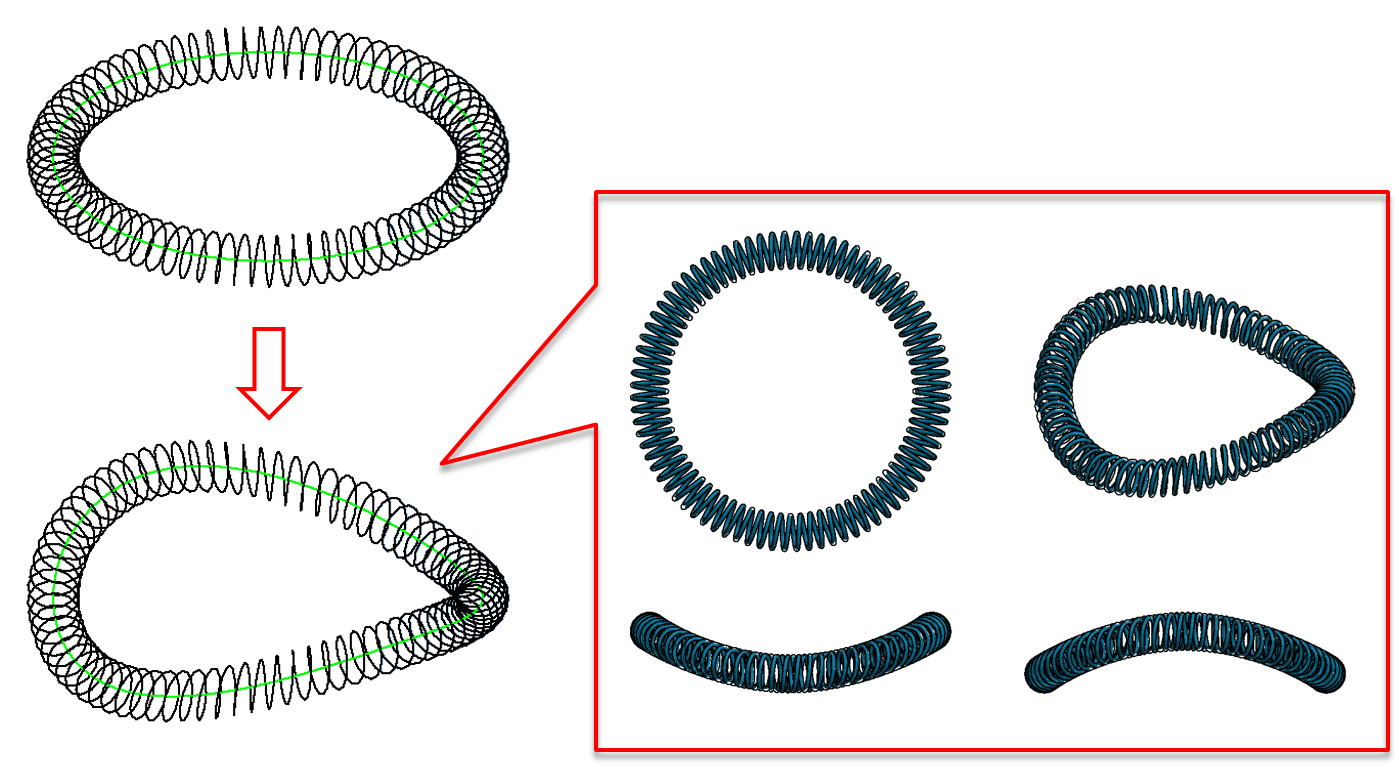

五.螺旋線演化_環形螺旋線
五.機構模擬 描繪環形螺旋線
五.環形螺旋線各項條件設定運動曲線圖

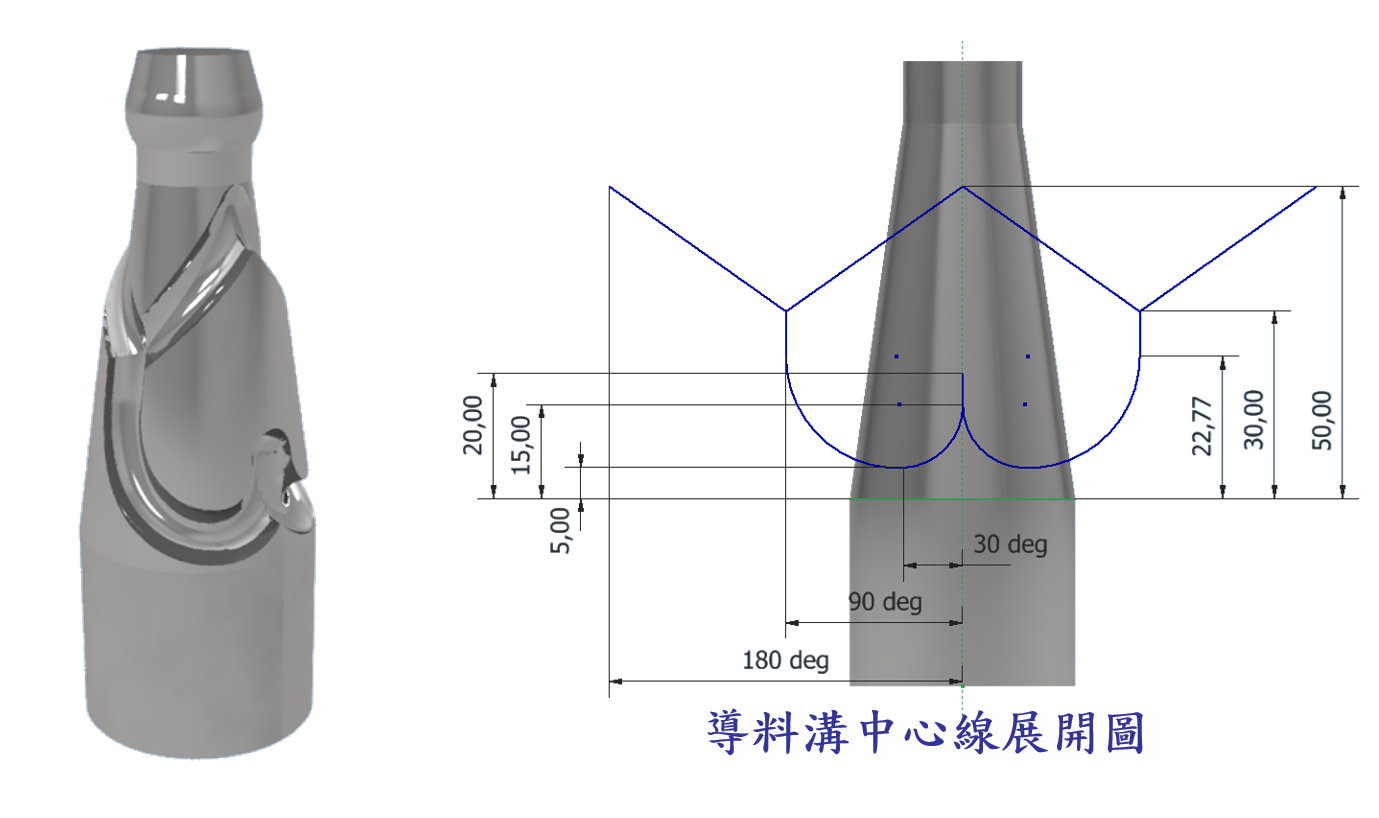

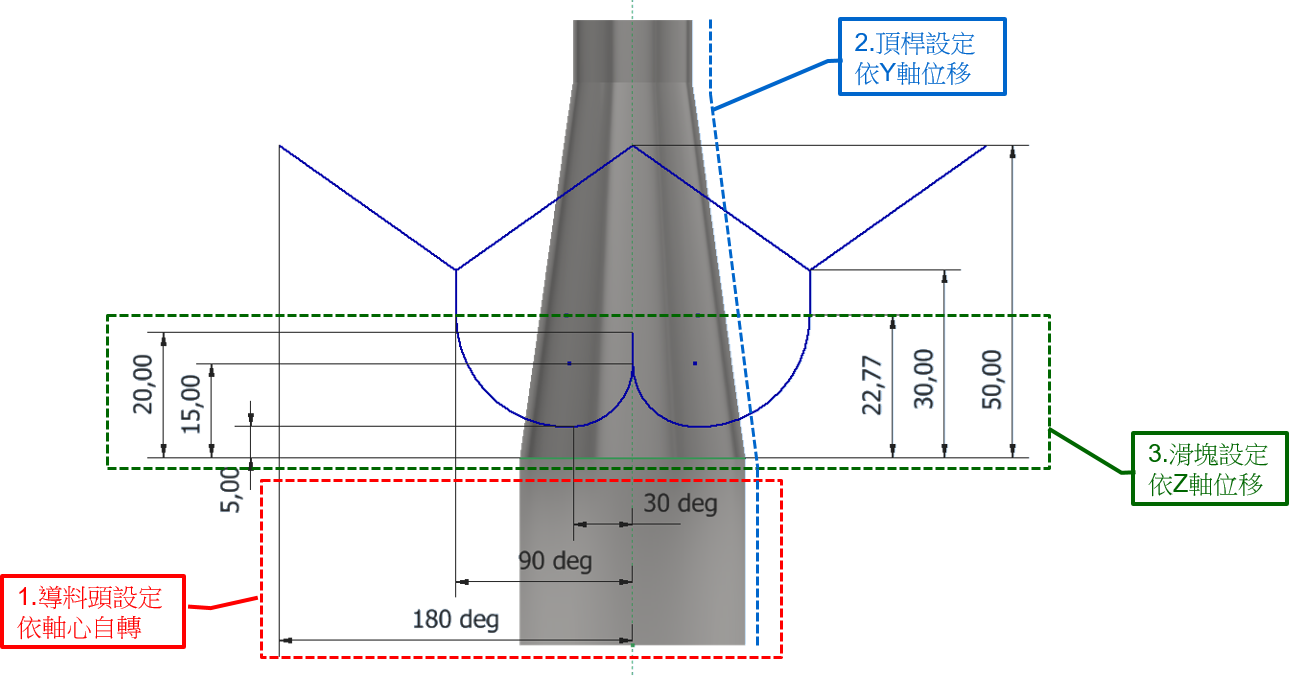

六.機構模擬螺旋線 應用__導料頭料溝中心線繪製

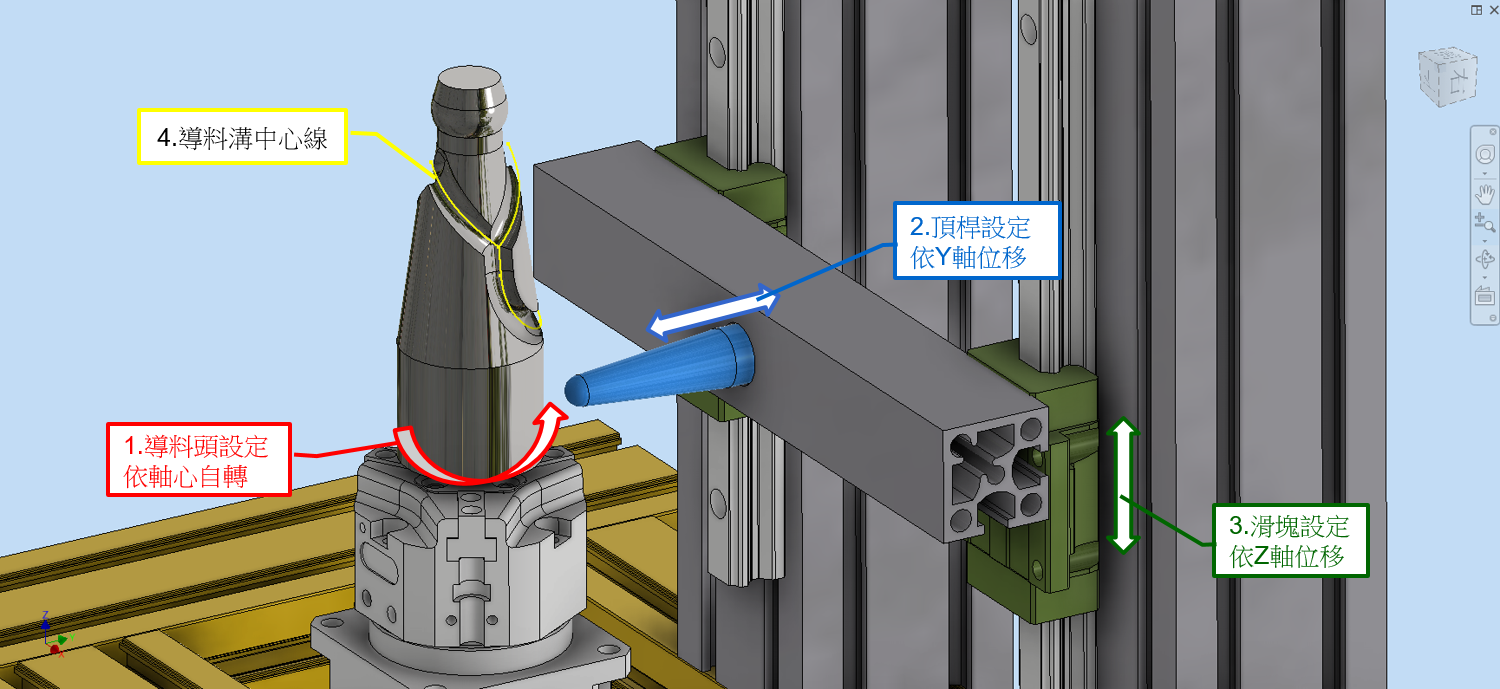

六.導料頭料溝中心線繪製 __ 機構模擬設定

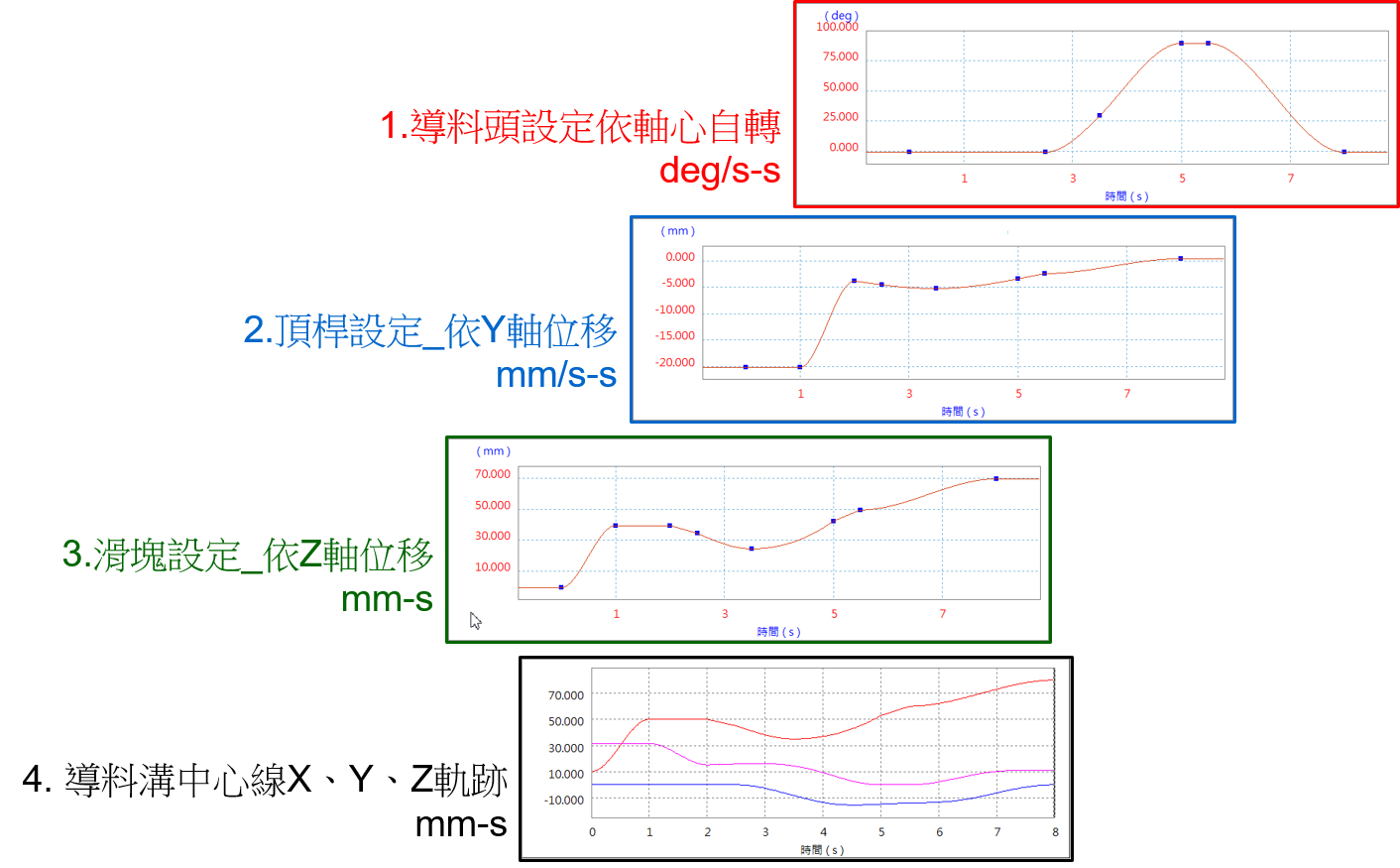

六.料溝中心線各項條件設定運動曲線圖

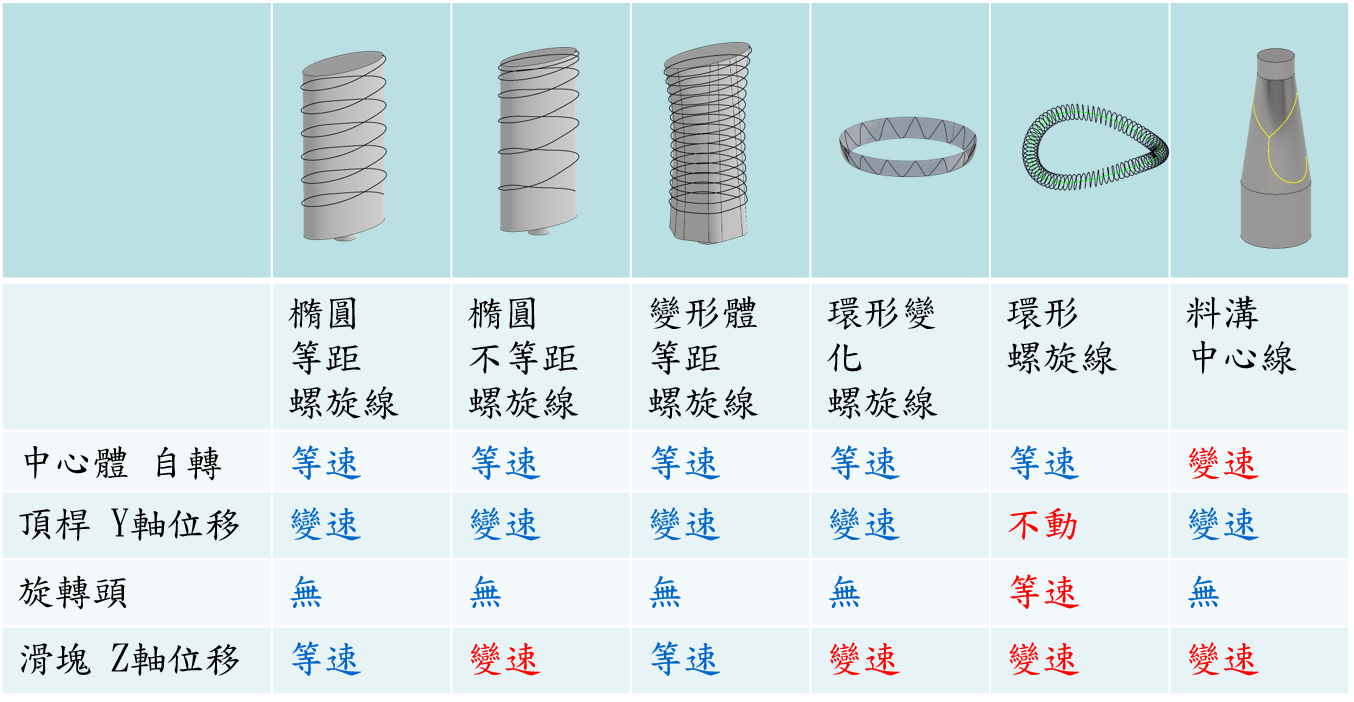

彙整說明

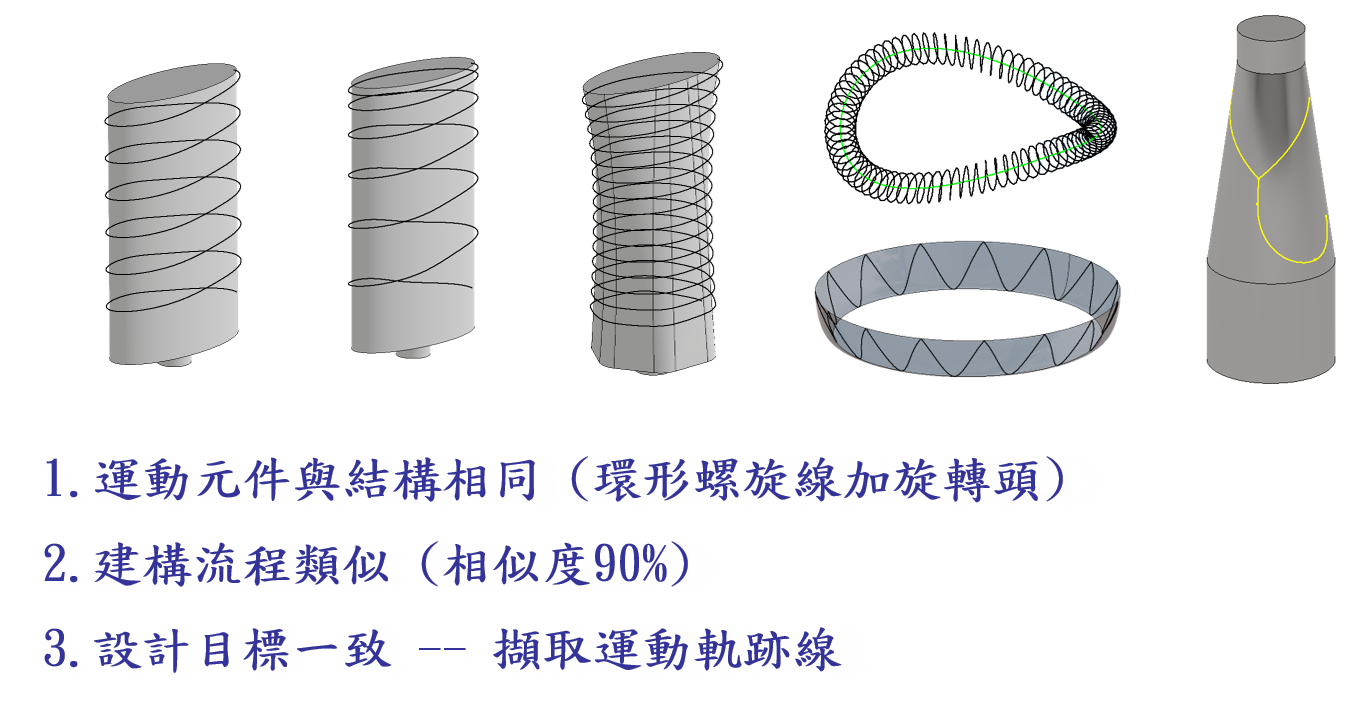

共通性
機構運動差異
結語：
對動態機械設計而言，運動軌跡擷取的需求呈現在很多方面，包含 運動機構可行性評估、動態碰撞/干涉 檢查、凸輪形狀設計、運動軌道設計…..
在CAD系統中透過3D模型建構、零組件裝配、機構模擬、數據分析 等階段將目標點運動軌跡描繪出來，真正達到數位化設計模擬目的.
此次螺旋線描繪範例除了呈現 作圖法、方程式法 以外的運動軌跡擷取法的方式，也印證了機構模擬的實用性.
